Simulasi Kekuatan dan Rigiditas pada Side Dump Truck dengan FEA
Analisis kekuatan dan rigiditas (kekakuan) pada struktur side dump truck (truk jungkit samping) sangat penting untuk menjamin keselamatan dan efisiensi operasional di sektor pertambangan dan konstruksi skala besar. Metodologi Finite Element Analysis (FEA) digunakan untuk mengevaluasi respons mekanis sasis (chassis), bak muatan (dump body), dan mekanisme hidrolik saat menerima beban material curah yang masif. Melalui diskretisasi geometri truk yang kompleks menjadi elemen-elemen cangkang (shell) dan padat (solid), insinyur dapat mensimulasikan distribusi tegangan dan deformasi secara akurat. Analisis numerik ini krusial untuk mencegah kegagalan struktural seperti patah sasis atau puntiran balik (torsional buckling) saat truk melakukan proses pembongkaran muatan ke arah samping.
Skenario Pembebanan Multi-Kondisi dan Pemodelan Kontak Engsel
Secara teknis, simulasi dimulai dengan menyusun skema pembebanan yang merepresentasikan siklus kerja ekstrem kendaraan secara real-time. Kondisi batas (boundary conditions) diterapkan pada titik tumpuan suspensi dan poros roda untuk menangkap reaksi tanah terhadap kendaraan. Beban material curah diaplikasikan sebagai tekanan hidrostatis non-uniform pada dinding internal bak muatan menggunakan pendekatan distribusi muatan muat (payload distribution). Simulasi dievaluasi dalam tiga skenario kritis utama: kondisi transportasi statis dengan muatan penuh, kondisi berbelok ekstrem (cornering) yang memicu gaya lateral, dan skenario penjungkitan samping (dumping stage) di mana pusat massa berpindah secara drastis. Mekanisme engsel samping (pivoting hinges) dan pin silinder hidrolik dimodelkan menggunakan algoritma kontak non-linear untuk menyalurkan gaya reaksi secara realistis ke struktur sasis utama.
Evaluasi Tegangan Lentur, Rigiditas Puntir, dan Optimasi Berat Struktur

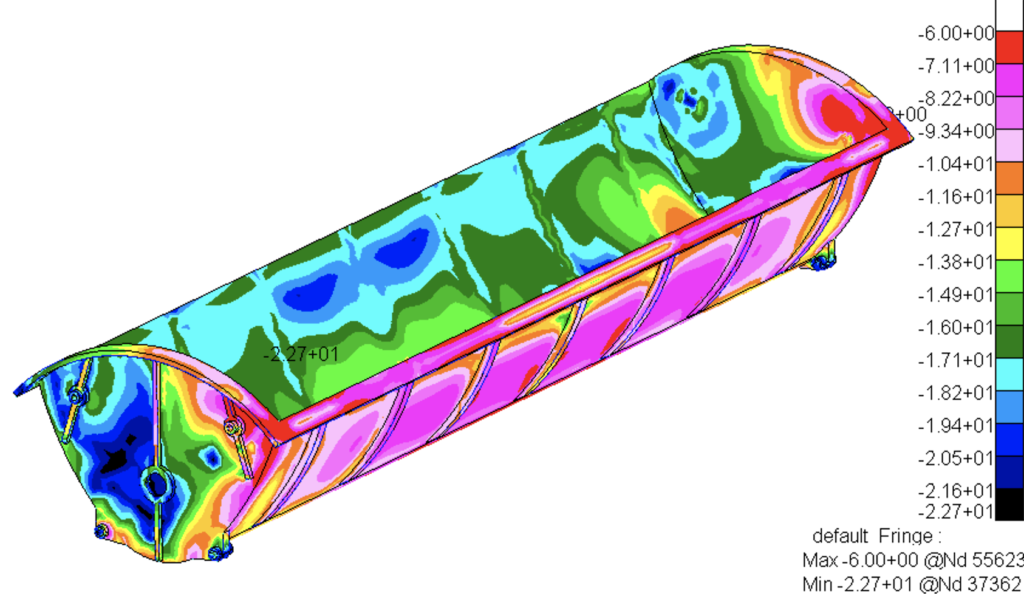

Evaluasi hasil simulasi berfokus pada pemetaan tegangan von Mises di sepanjang komponen kritikal guna memastikan material tidak melewati batas luluh (yield strength) baja berkekuatan tinggi (seperti Strenx atau baja paduan tinggi sejenis). Parameter rigiditas dievaluasi dengan mengukur deformasi elastis dan lendutan sasis untuk memastikan ketahanan struktur terhadap torsi tinggi saat bak mulai terangkat ke samping. Analisis non-linear geometris (large deflection analysis) diterapkan untuk memprediksi stabilitas rangka sasis agar tidak mengalami tekuk lokal akibat pemusatan beban di satu sisi. Area yang menunjukkan faktor keamanan (factor of safety) yang terlalu tinggi diidentifikasi untuk proses optimasi ketebalan pelat (thickness optimization), yang bertujuan mereduksi bobot kosong kendaraan (tare weight) demi meningkatkan kapasitas angkut tanpa mengorbankan kekuatan struktur.
Jasa Simulasi Engineering PT Tensor
PT Tensor hadir sebagai mitra tepercaya yang menyediakan jasa simulasi FEA profesional untuk industri alat berat, karoseri kendaraan khusus, pertambangan, dan manufaktur transportasi. Sejak tahun 2013, PT Tensor telah membantu banyak perusahaan memvalidasi kelayakan struktural serta melakukan optimasi desain side dump truck melalui analisis FEA yang komprehensif dan akurat. Seluruh pengerjaan simulasi dilakukan oleh tim ahli berpengalaman dengan menggunakan software engineering berlisensi resmi, menjamin validitas data serta legalitas hasil analisis yang dapat dipertanggungjawabkan untuk keperluan sertifikasi kelaikan kendaraan, riset pengembangan produk baru, maupun pemecahan masalah kegagalan struktur di lapangan.
