Simulasi Kekuatan dan Rigiditas Blade Agitator dengan FEA
Analisis kekuatan dan kekakuan (rigidity) pada bilah pengaduk (blade agitator) sangat krusial dalam industri proses kimia, farmasi, dan pengolahan makanan guna memastikan pencampuran fluida berjalan optimal tanpa kegagalan struktural. Metodologi Finite Element Analysis (FEA) digunakan untuk memetakan distribusi tegangan dan deformasi yang timbul akibat gaya hidrodinamis fluida yang menahan laju putaran pisau pengaduk. Proses simulasi mengevaluasi perilaku mekanis blade dan poros (shaft) di bawah pembebanan dinamis berulang yang dapat memicu kegagalan lelah (fatigue failure) atau defleksi berlebih. Dengan memetakan area kritis secara numerik, insinyur dapat memastikan integritas struktur agitator saat memproses fluida dengan viskositas tinggi atau viskositas non-Newtonian.
Kondisi Batas dan Integrasi Beban Hidrodinamis FSI
Secara teknis, pemodelan dimulai dengan menetapkan kondisi batas (boundary conditions) yang merepresentasikan mekanisme pencekaman poros pada motor penggerak sebagai tumpuan jepit atau radial-aksial. Tantangan utama simulasi ini adalah akurasi penentuan gaya seret (drag force) fluida yang mengenai permukaan tangensial blade. Pendekatan paling presisi dilakukan melalui metode interaksi fluida-struktur atau Fluid-Structure Interaction (FSI), di mana data distribusi tekanan hidrodinamis dari simulasi Computational Fluid Dynamics (CFD) ditransfer secara langsung sebagai beban permukaan (surface pressure) ke dalam model FEA. Tegangan korosif atau temperatur tinggi dari fluida proses juga dipertimbangkan untuk mengukur pengaruh penurunan batas luluh (yield strength) pada material baja tahan karat seperti stainless steel 316L atau paduan nikel.
Evaluasi Defleksi Poros dan Analisis Frekuensi Alami

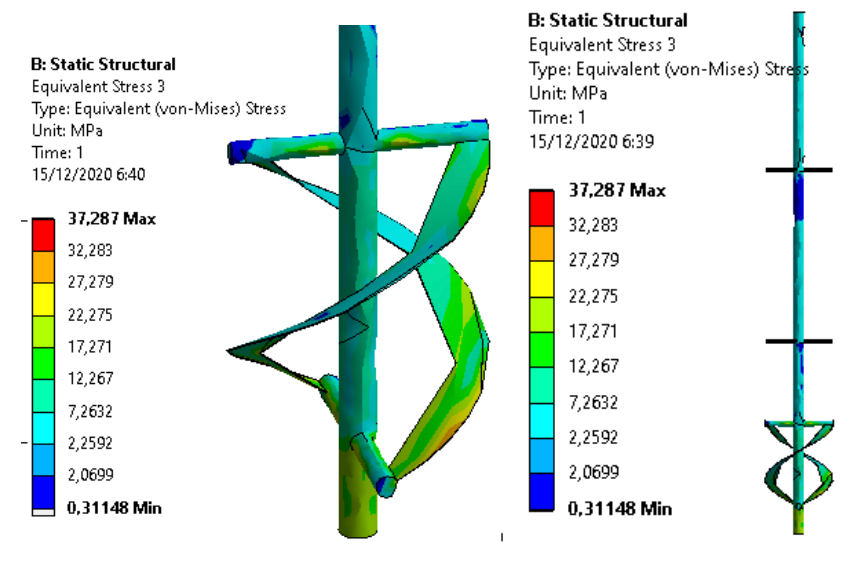

Evaluasi hasil simulasi berfokus pada dua parameter utama, yaitu nilai tegangan von Mises dan tingkat defleksi ujung bilah (blade tip displacement). Rigiditas yang tidak memadai dapat menyebabkan poros melengkung, memicu keausan dini pada sistem segel (mechanical seal), atau bahkan membuat bilah berbenturan dengan dinding tangki reaktor. Selain analisis statis linear, analisis modal (modal analysis) wajib dilakukan untuk mengekstrak nilai eigen (eigenvalues) dan frekuensi alami dari sistem pengaduk. Insinyur harus memastikan bahwa frekuensi alami dari struktur agitator tidak berimpit dengan frekuensi operasi atau kecepatan putaran mesin (operating speed dan blade passing frequency) demi menghindari fenomena resonansi yang merusak.
Jasa Simulasi Engineering PT Tensor
PT Tensor hadir sebagai mitra tepercaya yang menyediakan jasa simulasi FEA profesional untuk industri proses, manufaktur, dan pengolahan fluida. Sejak tahun 2013, PT Tensor telah membantu banyak perusahaan memvalidasi rancangan mekanis komponen industri seperti blade agitator melalui analisis FEA dan FSI terkopel yang sangat akurat. Seluruh pengerjaan simulasi dilakukan oleh tim ahli berpengalaman dengan menggunakan software engineering berlisensi resmi, menjamin validitas data serta legalitas hasil analisis yang dapat dipertanggungjawabkan untuk keperluan sertifikasi, troubleshooting kerusakan, maupun optimasi efisiensi pencampuran produk.
