Analisis Integritas Struktural Bundel Tabung: Simulasi FEA pada Tubing Heat Exchanger
Bundel tabung (tubing bundle) merupakan komponen paling vital sekaligus paling rentan di dalam sebuah shell and tube heat exchanger. Komponen ini berfungsi sebagai pembatas sekaligus media perpindahan panas utama antar-fluida yang mengalir di sisi dalam (tube side) dan sisi luar (shell side). Dalam operasionalnya, ribuan tabung berdiameter kecil ini terus-menerus terpapar oleh kombinasi beban multi-fisik yang ekstrem, mulai dari tekanan hidrolis tinggi, fluktuasi temperatur yang memicu ekspansi termal masif, hingga getaran mekanis akibat hantaman aliran fluida luar (flow-induced vibration). Kegagalan pada satu tabung saja dapat memicu kontaminasi silang antar-fluida yang berakibat pada berhentinya operasional seluruh kilang atau pembangkit. Guna mengaudit batas kekuatan mekanis dan mencegah kegagalan prematur pada tabung penukar panas, industri global mengandalkan standar rekayasa seperti TEMA (Tubular Exchanger Manufacturers Association) yang divalidasi secara presisi menggunakan metode Finite Element Analysis (FEA).
Tantangan Teknis Tegangan Termal (Thermal-Stress) dan Ekspansi Terikat

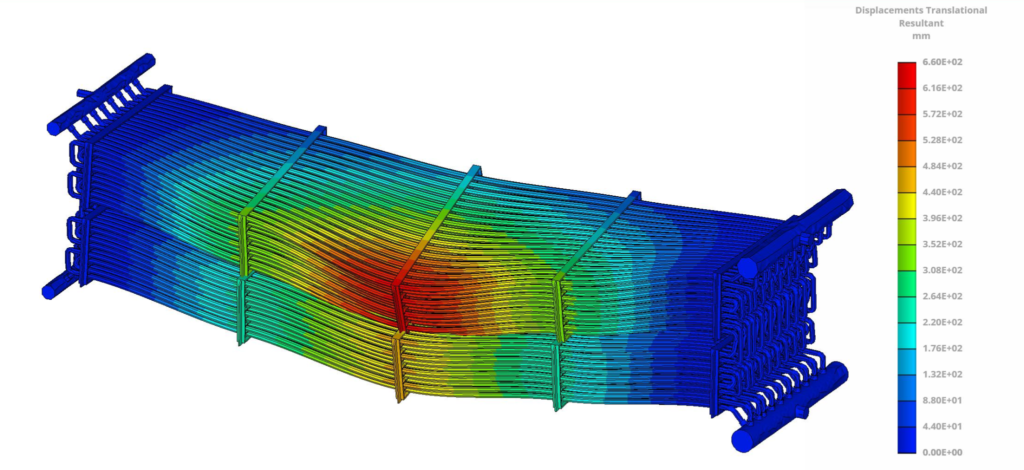

Kompleksitas utama dalam analisis FEA pada tubing heat exchanger adalah pemodelan tegangan termal akibat perbedaan temperatur yang tajam antara sisi masuk (inlet) dan sisi keluar (outlet), serta antara tabung dengan selubung luar (shell). Ketika fluida bersuhu tinggi mengalir di dalam tabung, logam tabung akan memuai. Jika pemuaian ini tertahan oleh struktur kaku seperti lembaran tabung (tubesheet) atau selubung luar, maka akan lahir tegangan tekan atau tegangan tarik aksial yang sangat masif di sepanjang tabung. Di dalam program FEA, simulasi non-linear diaplikasikan untuk menghitung interaksi termal-mekanis ini secara simultan. Engineer dapat memetakan distorsi geometris dan memastikan apakah tegangan termal sekunder tersebut melampaui batas luluh (yield strength) material pada temperatur kerja operasionalnya.
Tantangan berikutnya terletak pada evaluasi sambungan kritis antara tabung dan lembaran tabung (tube-to-tubesheet joint). Sambungan ini umumnya dibuat menggunakan metode pemuaian mekanis (roller expanding) atau pengelasan kekuatan (strength welding). Diskontinuitas geometri dan keberadaan tegangan sisa (residual stress) akibat proses manufaktur di area ini menjadikannya titik konsentrasi tegangan tertinggi di dalam sistem penukar panas. Melalui pemodelan elemen hingga lokal beresolusi tinggi (sub-modeling technique), FEA mampu mengkalkulasi distribusi tegangan geser (shear stress) pada sambungan lasan tersebut saat menerima beban siklus termal, sehingga risiko kebocoran sambungan dapat diantisipasi sejak fase perancangan.
Pemodelan Getaran Akibat Aliran (FIV) dan Kegagalan Tekuk (Buckling)
Fenomena Flow-Induced Vibration (FIV) atau getaran yang diinduksi oleh aliran fluida di sisi shell merupakan salah satu pemicu utama kegagalan mekanis pada tabung heat exchanger. Aliran fluida silang yang menumbuk jajaran tabung akan membentuk pusaran pelepasan (vortex shedding) di belakang tabung. Jika frekuensi pelepasan pusaran ini berimpit dengan frekuensi alami getaran tabung (natural frequency), maka akan terjadi fenomena resonansi ekstrem. Getaran hebat ini menyebabkan tabung saling berbenturan satu sama lain atau bergesekan dengan pelat penyekat (baffle), memicu pengikisan fisik (fretting wear) hingga tabung patah. Melalui analisis modal (Modal Analysis) di dalam FEA, tim engineer dapat memprediksi nilai frekuensi alami tabung pada berbagai variasi jarak antar-baffle guna memastikan sistem bebas dari risiko resonansi destruktif.
Selain masalah getaran, fenomena tekuk (buckling) juga membayangi tabung yang menerima beban tekan aksial berlebih akibat ekspansi termal yang terkunci. Jika tabung terlalu panjang dan tidak ditopang dengan jumlah baffle yang memadai, tabung akan membengkok secara mendadak (elastic buckling failure). Simulasi Eigenvalue Buckling dan Linear Buckling Analysis pada software FEA difungsikan untuk mencari nilai batas beban kritis (Critical Buckling Load). Informasi ini sangat penting untuk menentukan batas ketebalan minimum dinding tabung (tube wall thickness) dan merancang tata letak serta geometri pelat penyangga yang optimal sesuai dengan standar regulasi keselamatan industri.
