Analisis Tegangan Jaringan Distribusi Fluida: Simulasi FEA pada Perpipaan
Sistem perpipaan (piping system) merupakan urat nadi utama dalam industri proses, mulai dari kilang minyak dan gas, pembangkit listrik, pabrik petrokimia, hingga fasilitas pengolahan air. Jaringan pipa ini bertugas mengalirkan fluida berbahaya, bertekanan tinggi, atau bertemperatur ekstrem melintasi jarak yang panjang dan konfigurasi geometri yang kompleks. Sepanjang jalur operasinya, pipa secara konstan menerima kombinasi beban mekanis masif, seperti tekanan internal fluida, berat sendiri pipa beserta isinya (dead weight), ekspansi termal akibat perubahan suhu ekstrem, beban angin lateral, hingga guncangan gempa bumi (seismic load). Kegagalan pada sistem perpipaan—seperti robekan pipa, kebocoran fiting, atau kerusakan pada nosel peralatan yang terhubung—dapat memicu insiden katastrofik dan penghentian operasional total (unplanned shutdown). Guna memastikan seluruh jaringan pipa memiliki fleksibilitas dan kekuatan struktur yang aman tanpa memicu over-design, industri global mengandalkan standar regulasi seperti ASME B31.1 (Power Piping) atau ASME B31.3 (Process Piping) yang divalidasi menggunakan metode Finite Element Analysis (FEA) atau Pipe Stress Analysis.
Tantangan Teknis Ekspansi Termal dan Fleksibilitas Jaringan Pipa

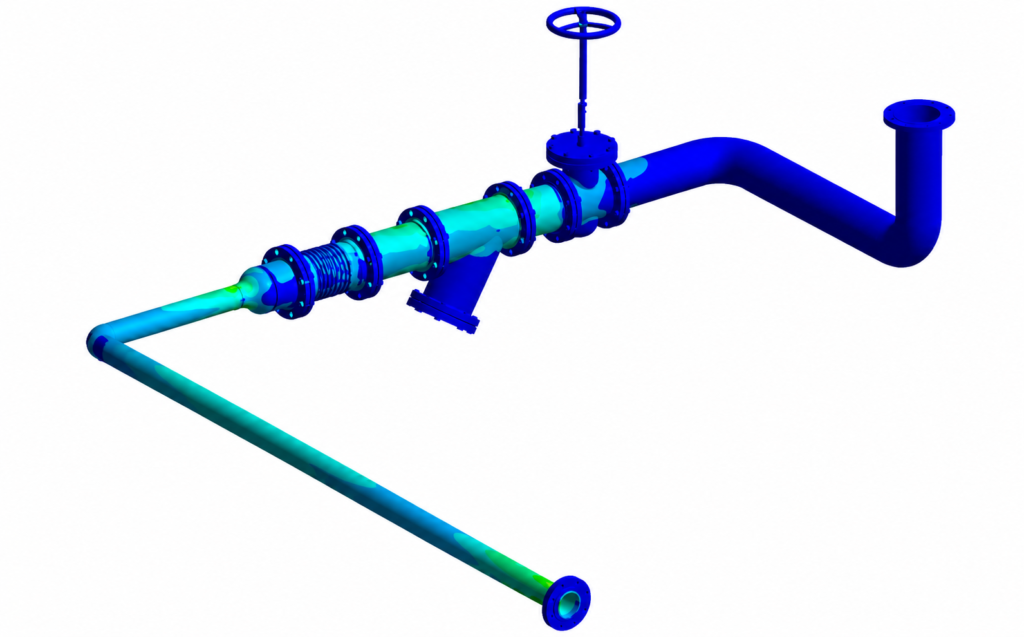

Kompleksitas utama dalam analisis kekuatan struktural perpipaan adalah pemodelan efek ekspansi termal (thermal expansion). Ketika fluida bersuhu tinggi mengalir, logam pipa akan memuai dan bertambah panjang. Jika pergerakan ini tertahan oleh tumpuan kaku (rigid supports) atau jangkar (anchors), maka akan lahir gaya hambat dan tegangan tekan aksial yang sangat masif di sepanjang pipa. Tegangan termal ini dapat menyebabkan pipa melengkung, membengkok secara mendadak (buckling), atau merusak nosel pompa dan bejana tekan yang terhubung dengannya. Melalui FEA atau analisis tegangan pipa khusus, tim engineer memodelkan tata letak jalur pipa (piping layout) secara tiga dimensi untuk mengevaluasi indeks fleksibilitasnya. Jika tegangan termal melebihi batas izin standar ASME, FEA membantu menentukan posisi dan dimensi lingkaran kompensasi (expansion loops), belokan (bends), atau sambungan ekspansi (expansion joints) yang optimal untuk mereduksi beban termal tersebut.
Tantangan berikutnya terletak pada evaluasi titik-titik kritis diskontinuitas geometri, seperti sambungan cabang (tees), reduser (reducers), dan belokan pipa (elbows). Area-area ini merupakan lokasi konsentrasi tegangan (stress concentration zones) tertinggi akibat fenomena ovalisasi penampang saat menerima momen bending (flexibility characteristic). Di dalam program komputasi FEA, faktor intensifikasi tegangan (Stress Intensification Factors / SIF) diaplikasikan secara ketat pada area fiting ini untuk memastikan kalkulasi tegangan lokal mencerminkan kondisi riil di lapangan.
Evaluasi Pembebanan Dinamis, Palu Air (Water Hammer), dan Sistem Tumpuan
Selain beban statis konvensional, jaringan perpipaan juga sangat rentan terhadap beban dinamis transien yang berubah terhadap waktu. Salah satu fenomena dinamis paling destruktif adalah palu air (water hammer atau steam hammer), yaitu lonjakan tekanan ekstrem yang terjadi secara mendadak akibat penutupan katup (valve) secara cepat atau matinya pompa secara tiba-tiba. Gelombang kejut tekanan ini merambat di dalam pipa dan menghasilkan gaya impak dinamis yang dapat mematahkan tumpuan pipa dalam hitungan detik. Menggunakan analisis dinamis transien (Time History Analysis) di dalam software FEA, profil lonjakan gaya akibat water hammer dari kalkulasi hidrolika dapat diintegrasikan ke dalam model struktural untuk menguji apakah pipa dan tumpuannya mampu menahan beban kejut tersebut.
Di sisi lain, perancangan sistem tumpuan (piping supports) itu sendiri merupakan fokus krusial dalam analisis FEA. Insinyur harus menentukan kombinasi tumpuan yang tepat—seperti tumpuan gantung (hangers), tumpuan geser (sliding supports), tumpuan pegas variabel (variable spring hangers), hingga penahan getaran (snubbers atau struts). FEA membantu memetakan distribusi beban pada setiap tumpuan pada berbagai kondisi operasional (kondisi dingin, kondisi operasi panas, maupun kondisi uji tekan / hydrotest). Hal ini memastikan bahwa beban yang ditransfer ke struktur baja penyangga (pipe rack) maupun ke nosel peralatan (equipment nozzles) tidak melebihi batas batas beban izin (allowable nozzle loads) yang ditentukan oleh standar seperti API 610 untuk pompa atau API 617 untuk kompresor.
Solusi Profesional Jasa Simulasi FEA PT Tensor
Menggelar jaringan perpipaan industri skala besar hanya berdasarkan insting atau rumus empiris sederhana tanpa validasi pipe stress analysis yang komprehensif membawa risiko hukum, finansial, dan keselamatan yang sangat tinggi bagi investasi proyek Anda. PT Tensor hadir sebagai mitra rekayasa engineering tepercaya yang menyediakan layanan Jasa Simulasi FEA dan Pipe Stress Analysis profesional untuk memastikan kepatuhan desain jaringan perpipaan Anda terhadap standar internasional. Didukung oleh pengalaman sejak 2013 dan pemanfaatan software berlisensi resmi, tim engineer ahli kami siap menyajikan analisis kelayakan jalur pipa, kalkulasi beban nosel, optimasi sistem tumpuan pegas, hingga investigasi kegagalan pipa akibat getaran dengan tingkat akurasi tinggi. Hubungi PT Tensor sekarang untuk mengamankan keandalan jangka panjang sistem distribusi fluida di perusahaan Anda.
