Simulasi FEA pada Sambungan Pelat Baja
Analisis kekuatan pada sambungan pelat baja merupakan parameter kritikal dalam rekayasa struktural karena area sambungan sering kali menjadi titik terlemah yang memicu kegagalan sistemik. Metodologi Finite Element Analysis (FEA) digunakan untuk memetakan distribusi tegangan, regangan, dan deformasi lokal pada komponen penyambung secara detail. Melalui diskretisasi geometri pelat, baut, atau alur las menjadi elemen-elemen solid beresolusi tinggi, kompleksitas transfer beban antar-komponen dapat dihitung secara numerik. Simulasi ini memungkinkan insinyur mendeteksi konsentrasi tegangan (stress concentration) dan memprediksi moda kegagalan sambungan sebelum struktur menerima beban kerja riil di lapangan.

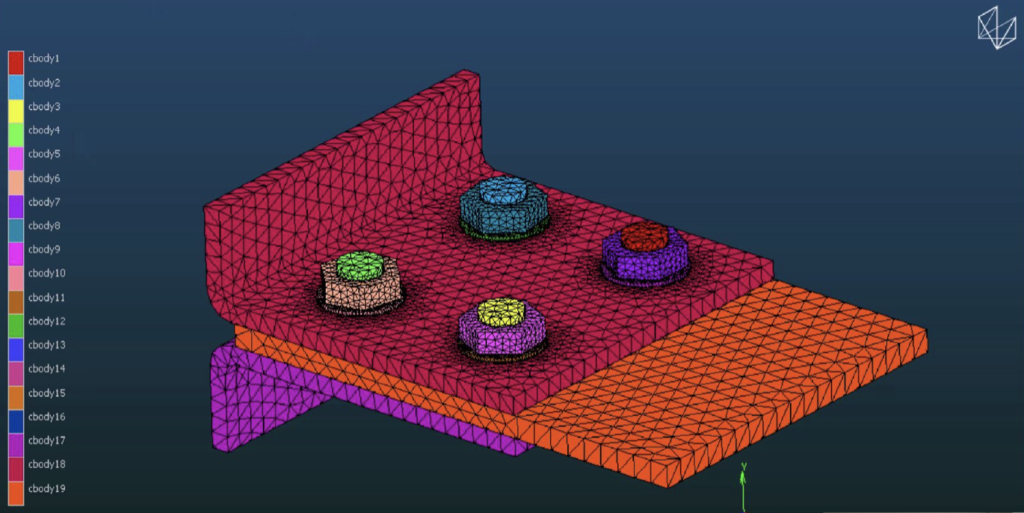

Pemodelan Kontak Non-Linear dan Gaya Pratarik Baut
Secara teknis, akurasi simulasi sambungan pelat sangat bergantung pada definisi interaksi antar-permukaan dan kondisi batas (boundary conditions) yang realistis. Pada sambungan baut, fitur bolt pretension diaplikasikan untuk mensimulasikan gaya pengencangan awal (torsi) yang menciptakan gaya jepit (clamping force) antar-pelat baja. Algoritma kontak non-linear disertai koefisien gesek (frictional contact) diterapkan pada area singgungan antar-pelat guna menangkap fenomena selip (slip) saat menerima gaya geser. Untuk sambungan las (welded joints), kontinuitas material dimodelkan menggunakan elemen solid terintegrasi atau menggunakan pendekatan bonded contact khusus dengan kriteria kegagalan batas lelah las sesuai standar internasional seperti AWS atau Eurocode 3.
Evaluasi Kegagalan Plastis, Geser Blok, dan Deformasi Lubang
Evaluasi hasil simulasi berfokus pada analisis tegangan von Mises di sepanjang area kritis sambungan untuk memastikan material tidak melewati batas luluh (yield strength). Insinyur menggunakan simulasi non-linear plastisitas material untuk mengamati perilaku pengerasan regangan (strain hardening) saat pelat mengalami deformasi permanen. Parameter evaluasi mencakup deteksi risiko kegagalan geser blok (block shear failure), kegagalan tumpu lubang baut (bearing failure), serta kerobekan pada tepi pelat (tearing failure). Grafik riwayat beban terhadap perpindahan (load-displacement curves) diekstrak dari simulasi untuk menentukan kapasitas beban maksimum (ultimate load capacity) dan tingkat daktilitas dari konfigurasi sambungan tersebut.
