Simulasi FEA pada Excavator
Analisis struktural menyeluruh pada ekskavator (excavator) merupakan prosedur rekayasa vital untuk memastikan keandalan, ketahanan, dan keselamatan unit selama beroperasi di medan pertambangan atau konstruksi yang berat. Metodologi Finite Element Analysis (FEA) digunakan untuk mengevaluasi respons mekanis seluruh struktur utama ekskavator saat menerima beban kerja dinamis dan asimetris. Melalui diskretisasi geometri yang kompleks—mulai dari bucket, arm, boom, revolving frame (sasis atas), hingga undercarriage (sasis bawah)—menjadi jutaan elemen solid dan cangkang, persamaan mekanika kontinu dapat diselesaikan secara numerik. Simulasi ini memungkinkan insinyur mendeteksi konsentrasi tegangan tinggi dan memprediksi perilaku struktur sebelum unit fisik diproduksi atau dioperasikan di lapangan.
Kondisi Batas Multibodi dan Skema Pembebanan Kritis ISO 10567
Secara teknis, kompleksitas simulasi ekskavator terletak pada sifat interaksi antarkomponen yang bersifat bergerak (multibody system). Kondisi batas (boundary conditions) ditetapkan pada area crawler track yang berkontak dengan tanah menggunakan tumpuan elastis atau kaku, tergantung pada skenario pengujian. Sambungan engsel (pin joints) antara boom, arm, dan bucket dimodelkan menggunakan algoritma kontak non-linear disertai definisi celah (clearance) dan koefisien gesek untuk mentransfer gaya silinder hidrolik secara realistis. Skema pembebanan diatur berdasarkan kondisi kerja ekstrem yang mengacu pada standar internasional seperti ISO 10567 atau SAE J1096. Beban ini mencakup gaya pengerukan maksimum silinder (maximum breakout force), gaya angkat hidrolik puncak, beban puntir akibat pengerukan satu sisi, serta gaya inersia mendadak saat struktur atas melakukan gerakan berputar (slewing) dengan muatan penuh.
Evaluasi Tegangan von Mises, Rigiditas Lengan, dan Analisis Fatik Siklis

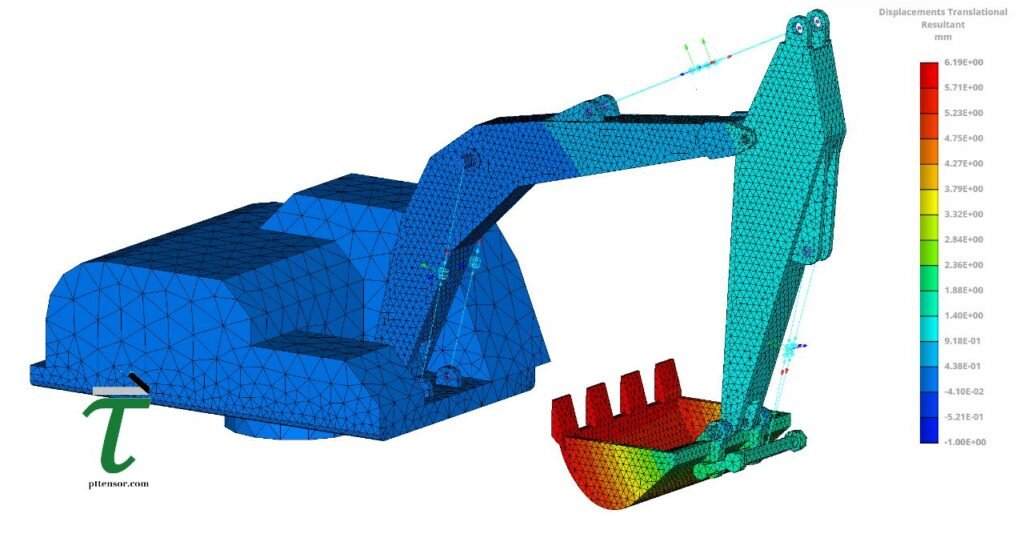

Evaluasi hasil simulasi berfokus pada pemetaan tegangan von Mises di setiap komponen struktural guna memastikan tidak ada area yang melewati batas kekuatan luluh (yield strength) material baja berkekuatan tinggi (seperti Hardox atau baja paduan tinggi sejenis). Parameter rigiditas dipantau ketat dengan mengukur lendutan atau defleksi pada ujung arm dan boom, karena kekakuan yang tidak memadai dapat mengganggu akurasi kinematika pengerukan dan mempercepat keausan pada seal hidrolik. Mengingat ekskavator bekerja menerima beban kejut berulang secara kontinu sepanjang umur operasinya, analisis kelelahan material (fatigue life analysis) wajib dilakukan menggunakan pendekatan high-cycle fatigue. Analisis ini mengidentifikasi inisiasi retak pada area sambungan las kritikal (weldments) dan membantu mengoptimalkan geometri pelat pengaku (stiffeners) tanpa menambah bobot mati kendaraan secara berlebihan.
Jasa Simulasi Engineering PT Tensor
PT Tensor hadir sebagai mitra tepercaya yang menyediakan jasa simulasi FEA profesional untuk industri alat berat, pertambangan, karoseri kendaraan khusus, dan manufaktur mekanikal. Sejak tahun 2013, PT Tensor telah membantu banyak perusahaan memvalidasi kelayakan struktural serta mengoptimalkan desain komponen ekskavator melalui analisis FEA non-linear dan dinamis yang sangat akurat. Seluruh pengerjaan simulasi dilakukan oleh tim ahli berpengalaman dengan menggunakan software engineering berlisensi resmi, menjamin validitas data serta legalitas hasil analisis yang dapat dipertanggungjawabkan untuk keperluan sertifikasi produk, riset pengembangan desain baru (lightweighting design), maupun analisis forensik kegagalan komponen di lapangan.
