Simulasi FEA pada Blast Door
Analisis struktural pada pintu tahan ledakan (blast door) menuntut tingkat akurasi tertinggi untuk menjamin perlindungan fasilitas kritikal—seperti bunker militer, kilang minyak, dan pembangkit listrik nuklir—dari ancaman gelombang kejut ekstrem. Metodologi Finite Element Analysis (FEA) Explicit digunakan sebagai standar untuk menyelesaikan persamaan gerak dinamis non-linear ini karena mampu menangani laju regangan tinggi (high strain-rate) dan interaksi beban kejut dalam fraksi milidetik. Proses simulasi mengevaluasi bagaimana seluruh rakitan pintu merespons hantaman tekanan udara tinggi tanpa mengalami kegagalan katastrofik atau lepasnya sistem pengunci. Melalui pendekatan numerik ini, insinyur dapat memastikan integritas struktur pintu dalam mengisolasi dampak ledakan demi keselamatan area di baliknya.
Profil Tekanan Ledakan Transient dan Kondisi Batas Angkur
Secara teknis, simulasi dimulai dengan menetapkan kondisi batas (boundary conditions) kaku pada rangka pintu (door frame) yang tertanam pada dinding beton pratekan untuk mensimulasikan sistem angkur lapangan. Skema pembebanan dinamis diaplikasikan menggunakan kurva hubungan tekanan-waktu transient yang mengacu pada standar proteksi seperti UFC 3-340-02. Kurva ini mensimulasikan datangnya gelombang kejut secara instan (peak overpressure) diikuti oleh fase peluruhan tekanan (decay phase) dan fase hisap negatif. Properti material baja berkekuatan tinggi dimodelkan menggunakan hukum plastisitas non-linear yang sensitif terhadap kecepatan regangan, seperti model material Johnson-Cook, guna menangkap efek pengerasan material secara instan saat menerima hantaman beban kejut masif.
Evaluasi Deformasi Plastis, Tegangan Engsel, dan Integritas Pengunci

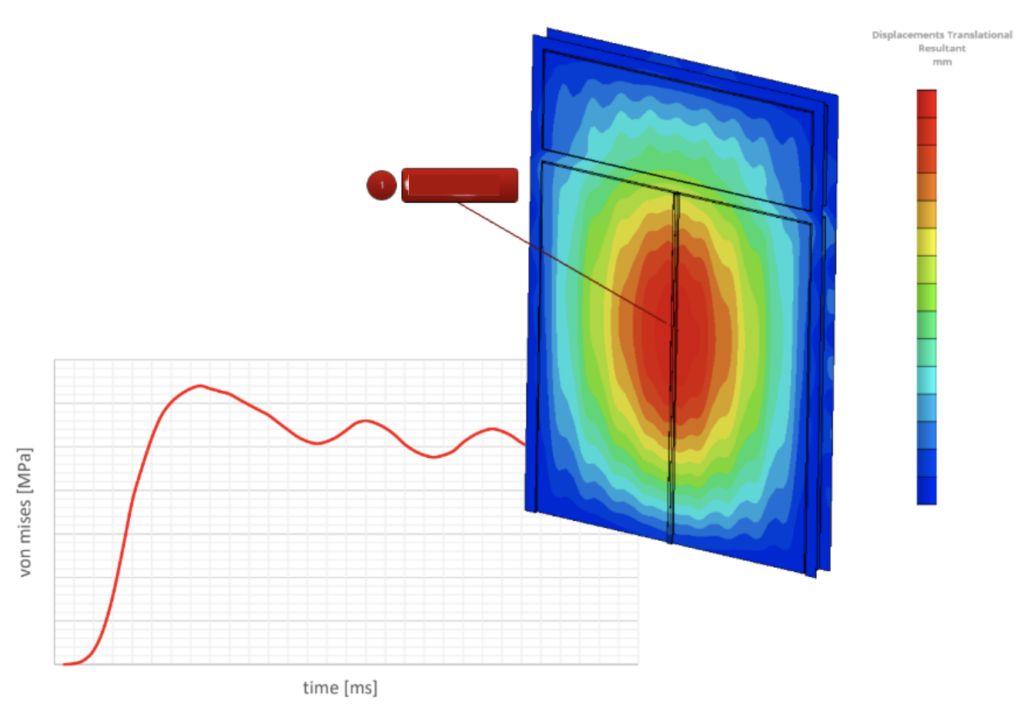

Evaluasi pasca-simulasi berfokus pada pemetaan tegangan von Mises dan regangan plastik ekivalen (equivalent plastic strain) di seluruh permukaan pelat pintu untuk mengidentifikasi area yang mengalami deformasi permanen. Perhatian khusus diberikan pada komponen kritikal seperti engsel (hinges) dan mekanisme kait pengunci (latch/locking mechanism), di mana algoritma kontak non-linear permukaan-ke-permukaan diterapkan secara ketat. Insinyur menganalisis grafik riwayat waktu (time-history plots) untuk mengukur defleksi maksimum di pusat pintu dan memastikan tidak ada kerobekan material (structural breaching). Hasil analisis ini memvalidasi apakah penempatan profil pengaku (stiffener ribs) internal sudah optimal dalam menyerap energi impak ledakan tanpa menambah bobot pintu secara berlebihan.
