Simulasi FEA pada Blade Turbin Uap
Analisis struktural pada bilah turbin uap (steam turbine blade) memegang peranan vital dalam menjaga keandalan operasional pembangkit listrik dan sistem penggerak industri skala besar. Metodologi Finite Element Analysis (FEA) digunakan untuk mengevaluasi kekuatan mekanis bilah yang secara konstan terpapar oleh uap bertemperatur dan bertekanan tinggi, serta gaya sentrifugal ekstrem. Proses simulasi mendiskretisasi geometri bilah, akar bilah (blade root), dan selubung pengikat (shroud) menjadi elemen-elemen solid beresolusi tinggi guna memetakan konsentrasi tegangan secara detail. Analisis numerik ini sangat krusial untuk mencegah kegagalan fatal akibat patahnya bilah yang dapat memicu kerusakan katastrofik pada seluruh unit turbin.
Skema Pembebanan Sentrifugal, Aerodinamis, dan Kontak Akar Bilah
Secara teknis, simulasi dimulai dengan menetapkan kondisi batas (boundary conditions) dan pembebanan yang merepresentasikan kondisi kerja riil di dalam silinder turbin. Beban mekanis utama berasal dari gaya sentrifugal akibat kecepatan rotasi poros (rotor speed) yang sangat tinggi, yang dimodelkan sebagai beban gaya tubuh (body force) aksial. Beban aerodinamis berupa gaya dorong dari aliran uap diaplikasikan pada permukaan sudu dengan mentransfer profil tekanan hasil analisis Computational Fluid Dynamics (CFD). Bagian akar bilah, yang biasanya berbentuk pohon cemara (fir-tree root) atau kait T (T-root), dimodelkan menggunakan algoritma kontak non-linear disertai koefisien gesek untuk menangkap distribusi tegangan tumpu (bearing stress) dan fenomena selip mikro pada alur dudukan rotor.
Evaluasi Tegangan Korosi, Frekuensi Alami, dan Analisis Diagram Campbell

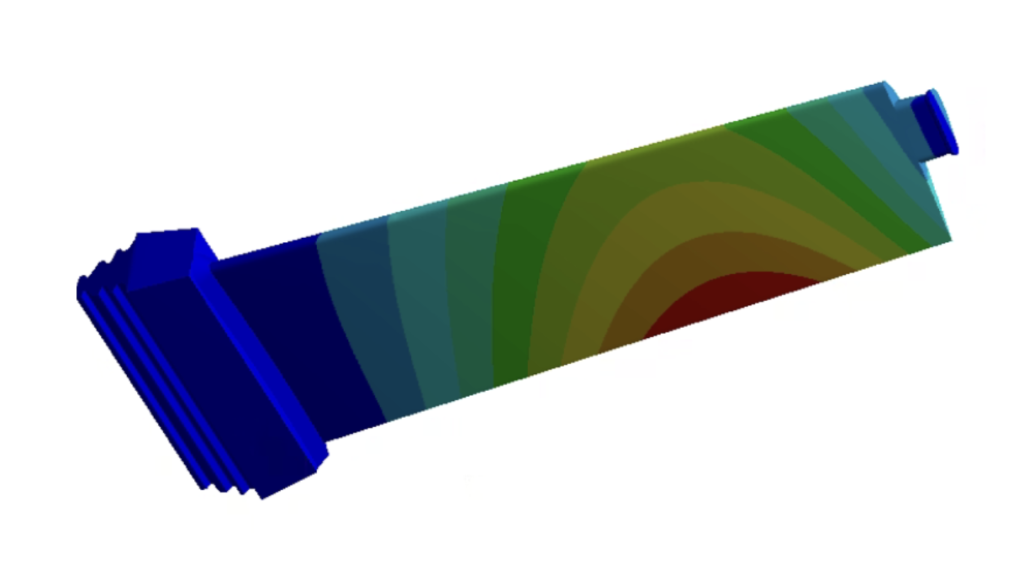

Evaluasi pasca-simulasi berfokus pada pemetaan tegangan von Mises di sepanjang bodi bilah, dengan perhatian khusus pada area transisi akar bilah yang paling rentan mengalami konsentrasi tegangan. Selain analisis statis linear, analisis modal dalam kondisi tegang-awal (pre-stressed modal analysis) wajib dilakukan karena kekakuan struktural bilah akan meningkat akibat pengaruh gaya sentrifugal (centrifugal stiffening effect). Insinyur memetakan frekuensi alami bilah ke dalam Campbell Diagram untuk mengidentifikasi potensi resonansi dengan frekuensi eksitasi uap (nozzle passing frequency). Selain itu, karena turbin uap rentan terhadap kondensasi di tahap akhir (zona uap basah), efek erosi butiran air dan retak tegang akibat korosi (stress corrosion cracking) dievaluasi untuk memprediksi penurunan batas lelah material baja tahan karat kromium atau paduan titanium yang digunakan.
Jasa Simulasi Engineering PT Tensor
PT Tensor hadir sebagai mitra tepercaya yang menyediakan jasa simulasi FEA profesional untuk industri pembangkit listrik, petrokimia, dan manufaktur mesin rotasi. Sejak tahun 2013, PT Tensor telah membantu banyak perusahaan memvalidasi kelayakan struktur, mendesain ulang (retrofitting), serta melakukan troubleshooting komponen kritikal melalui analisis FEA dan CFD yang sangat akurat. Seluruh pengerjaan simulasi dilakukan oleh tim ahli berpengalaman dengan menggunakan software engineering berlisensi resmi, menjamin validitas data serta legalitas hasil analisis yang dapat dipertanggungjawabkan untuk keperluan audit forensik kegagalan (failure analysis), perpanjangan umur pakai (life extension program), maupun sertifikasi keandalan operasional.
