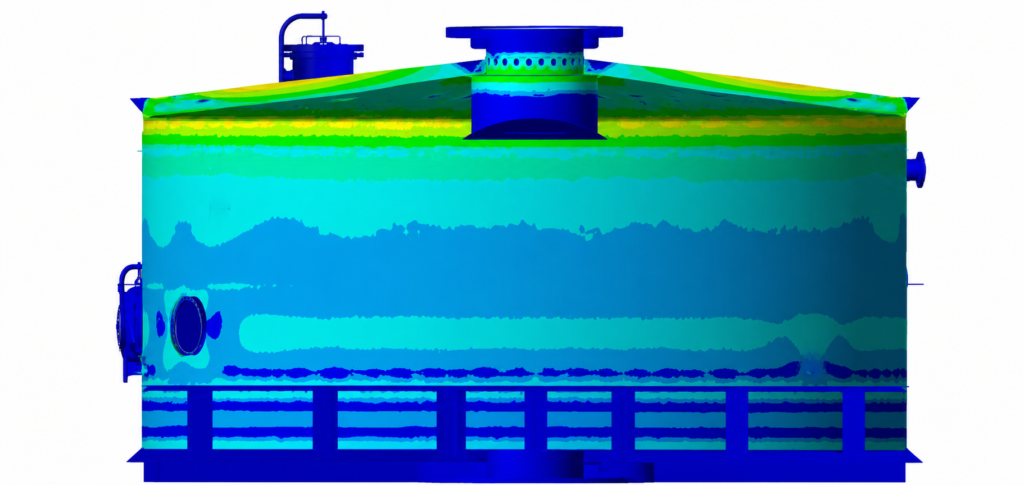

Simulasi FEA pada Adsorber Tank
Analisis struktural pada tangki adsorber (adsorber tank) merupakan prosedur rekayasa vital untuk memastikan keandalan bejana tekan dalam industri pemrosesan gas, petrokimia, dan pemurnian udara. Metodologi Finite Element Analysis (FEA) digunakan untuk memprediksi respons mekanis dinding tangki, skirt support, dan komponen internal terhadap fluktuasi tekanan dan siklus termal. Melalui diskretisasi geometri tangki yang kompleks menjadi kombinasi elemen cangkang (shell) dan elemen solid 3D beresolusi tinggi, persamaan mekanika kontinu dapat diselesaikan secara numerik. Simulasi ini bertujuan mengidentifikasi area konsentrasi tegangan lokal guna mencegah kegagalan fatal seperti retak mikro, keruntuhan dinding, atau kebocoran pada sambungan flensa sebelum tangki dioperasikan di lapangan.
Skenario Pembebanan Tekanan Siklis dan Kondisi Batas Termomekanis
Secara teknis, pemodelan dimulai dengan menetapkan kondisi batas (boundary conditions) kaku pada bagian dasar skirt atau kaki penopang yang terikat pada fondasi beton. Skema pembebanan diterapkan secara komprehensif merujuk pada standar bejana tekan internasional seperti ASME Section VIII Division 1 atau Division 2. Beban mekanis utama mencakup tekanan internal maksimum yang diizinkan (Maximum Allowable Working Pressure – MAWP) dan berat mati material pengadsorb (adsorbent bed weight seperti silika gel atau zeolit). Mengingat proses adsorpsi dan desorpsi sering kali melibatkan perubahan temperatur, analisis termal-struktural terkopel (coupled thermal-structural analysis) diaplikasikan untuk menghitung tegangan termal akibat pemuaian material yang tidak merata di sepanjang bodi tangki.
Evaluasi Tegangan von Mises, Deformasi Lokal, dan Analisis Kelelahan (Fatigue)
Evaluasi hasil simulasi berfokus pada pemetaan tegangan von Mises di seluruh komponen tangki guna memastikan nilainya tidak melampaui batas kekuatan luluh (yield strength) material baja karbon atau baja tahan karat (stainless steel). Perhatian khusus diberikan pada area diskontinuitas geometri seperti lubang lalu orang (manhole), sambungan nosel (nozzle connections), dan transisi bodi-ke-kepala tangki (head-to-shell junction) yang paling rentan terhadap konsentrasi tegangan tinggi. Karena tangki adsorber beroperasi dalam mode siklis berulang secara kontinu, analisis kelelahan material (fatigue life analysis) wajib dilakukan untuk memprediksi inisiasi retak akibat beban fluktuatif jangka panjang. Hasil data ini membantu insinyur memvalidasi ketebalan pelat dinding, geometri pengaku (stiffener rings), serta pemilihan material paking (gasket) yang optimal.
Jasa Simulasi Engineering PT Tensor
PT Tensor hadir sebagai mitra tepercaya yang menyediakan jasa simulasi FEA profesional untuk industri proses, minyak dan gas, petrokimia, dan manufaktur bejana tekan. Sejak tahun 2013, PT Tensor telah membantu banyak perusahaan memvalidasi kelayakan struktural serta mengoptimalkan desain tangki industri melalui analisis FEA dan CFD yang sangat akurat. Seluruh pengerjaan simulasi dilakukan oleh tim ahli berpengalaman dengan menggunakan software engineering berlisensi resmi, menjamin validitas data serta legalitas hasil analisis yang dapat dipertanggungjawabkan untuk keperluan sertifikasi kode ASME, audit forensik kegagalan struktur, maupun perancangan ulang (retrofitting) peralatan kilang.
