Simulasi Pressure Drop pada Valve dengan CFD
Pressure drop atau penurunan tekanan merupakan salah satu parameter paling krusial dalam mengevaluasi efisiensi kinerja sebuah katup kontrol (valve) di dalam sistem perpipaan. Ketika fluida mengalir melewati struktur internal valve yang menyempit atau berliku, sebagian energi tekanan akan hilang akibat gesekan dan turbulensi aliran. Jika penurunan tekanan terlalu besar, sistem pompa harus bekerja lebih keras sehingga meningkatkan konsumsi energi secara keseluruhan. Melalui simulasi Computational Fluid Dynamics (CFD), karakteristik penurunan tekanan ini dapat dianalisis secara presisi dan visual untuk memastikan performa aliran yang optimal.
Evaluasi Karakteristik Koefisien Aliran
Setiap jenis dan ukuran katup memiliki nilai Koefisien Aliran (Flow Coefficient atau \(C_v / K_v\)) yang merepresentasikan kapasitas aliran fluida pada penurunan tekanan tertentu. Dengan bantuan simulasi CFD, insinyur dapat menghitung nilai koefisien ini secara otomatis pada berbagai variasi persentase bukaan katup (valve opening). Grafik hubungan antara bukaan valve dan pressure drop yang dihasilkan dari komputasi digital ini sangat penting bagi tim instrumen untuk mengalibrasi akurasi kontrol volume aliran di lapangan.
Visualisasi Jalur Aliran Udara dan Fluida

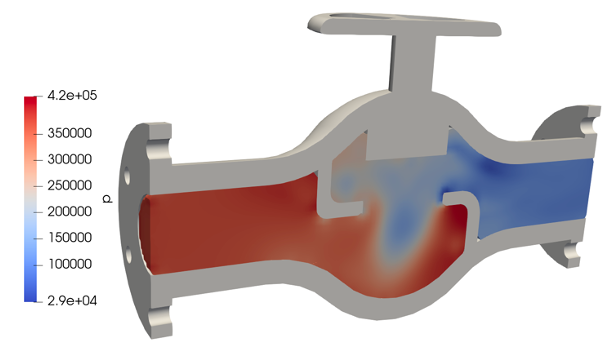

Melalui komputasi CFD, pola aliran fluida di dalam tubuh katup (valve body) dapat dipetakan dalam bentuk garis arus (streamlines) dan kontur kecepatan tiga dimensi. Visualisasi ini membantu perancang untuk mendeteksi area-area yang mengalami separasi aliran, pusaran angin negatif (vortex), atau resirkulasi fluida yang menjadi penyebab utama tingginya pressure drop. Dengan mengidentifikasi titik hambat tersebut, geometri internal seperti lekukan body atau bentuk plug dapat dihaluskan secara virtual untuk meminimalkan hambatan hidrolik.
Optimasi Efisiensi Energi Sistem
Penurunan tekanan yang tidak terkontrol tidak hanya memboroskan daya pompa, tetapi juga berpotensi memicu fluktuasi tekanan ekstrem yang merusak komponen pipa lainnya. Simulasi CFD memungkinkan tim riset dan pengembangan menguji berbagai skenario geometri pengarah aliran (baffles atau trim design) guna mendistribusikan tekanan secara lebih bertahap dan merata. Langkah optimasi digital ini memastikan sistem perpipaan dapat beroperasi dengan pasokan energi yang seefisien mungkin, sekaligus memperpanjang masa pakai mekanis dari unit katup tersebut.
Jasa Simulasi CFD PT Tensor
Bagi industri manufaktur katup, perancang sistem hidrolik, maupun sektor minyak dan gas yang memerlukan perhitungan pressure drop yang akurat, PT Tensor menyediakan solusi layanan jasa simulasi CFD profesional. Berpengalaman sejak tahun 2013 dalam menyelesaikan berbagai tantangan rekayasa fluida dan termal di Indonesia, PT Tensor didukung oleh tim engineer ahli serta penggunaan software simulasi komputasi yang memiliki lisensi resmi. Bersama PT Tensor, Anda dapat memvalidasi kinerja valve secara digital dengan cepat, menekan biaya pembuatan prototipe fisik untuk pengujian laboratorium, dan memastikan produk Anda memenuhi standar efisiensi industri global.
