Simulasi Erosi pada Heat Exchanger dengan CFD
Heat Exchanger (alat penukar panas) merupakan komponen vital di berbagai industri berat seperti kilang minyak, pembangkit listrik, dan pabrik petrokimia yang bekerja secara kontinu dalam jangka panjang. Salah satu ancaman utama yang dapat menurunkan keandalan alat ini adalah fenomena erosi pada permukaan internal akibat hantaman partikel padat—seperti pasir, lumpur, atau endapan kerak—yang terbawa oleh aliran fluida berkecepatan tinggi. Pengikisan material secara terus-menerus ini dapat memicu penipisan dinding pipa, kebocoran internal yang menyebabkan kontaminasi silang antarfluida, hingga kegagalan struktural total. Guna mengantisipasi risiko tersebut, simulasi Computational Fluid Dynamics (CFD) diaplikasikan untuk memperkirakan laju erosi dan mendeteksi titik rawan secara digital.
Pemodelan Lintasan Partikel Multiphase
Perhitungan erosi di dalam heat exchanger memerlukan pendekatan simulasi multiphase yang memadukan fase kontinu fluida kerja (cair atau gas) dengan fase diskrit partikel padat. Metode Discrete Phase Model (DPM) umumnya digunakan dalam komputasi CFD untuk melacak trajektori atau lintasan dari setiap partikel padat secara individual saat mengalir melintasi komponen internal. Dengan memasukkan parameter seperti ukuran diameter, kerapatan massal, laju alir partikel, serta sifat turbulensi fluida pembawa, simulasi ini mampu memvisualisasikan bagaimana partikel-partikel tersebut bergerak, berbelok, dan menumbuk dinding pipa atau selongsong.
Deteksi Lokasi Kritis dan Laju Pengikisan

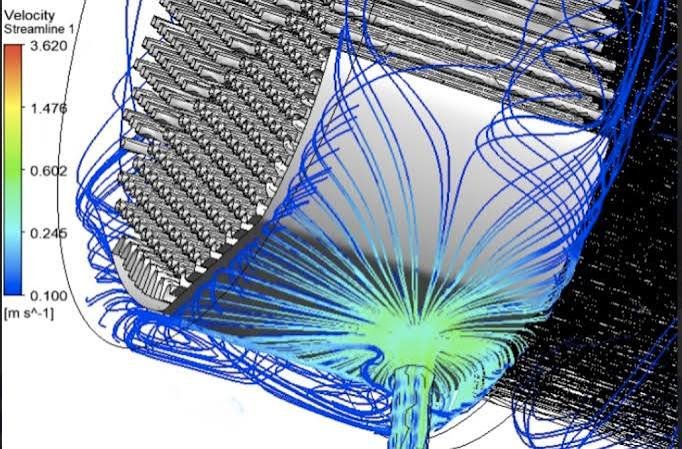

Saat partikel padat menghantam permukaan logam di dalam heat exchanger, energi kinetik dari benturan tersebut akan dihitung menggunakan persamaan empiris erosi, seperti model Oka atau McLaury. Simulasi CFD kemudian menerjemahkan data intensitas hantaman tersebut menjadi kontur visual laju erosi (erosion rate) dalam satuan milimeter per tahun (mm/year). Hasil visualisasi ini sangat efektif untuk mendeteksi lokasi-lokasi kritis yang menerima beban impak tertinggi, yang biasanya terkonsentrasi pada area saluran masuk (inlet nozzle), belokan pipa (U-bend), permukaan sekat pengarah (baffles), serta pelat penyangga pipa (tube sheet).
Optimasi Desain dan Pemasangan Pelindung
Melalui data komprehensif yang dihasilkan oleh komputasi CFD, tim rekayasa industri dapat melakukan modifikasi desain geometri untuk memitigasi konsentrasi benturan partikel sebelum alat masuk ke tahap manufaktur atau revamping. Langkah optimasi dapat dilakukan dengan memasang pelat penahan benturan (impingement plate) di depan pipa masuk, memperbesar penampang nozzle untuk menurunkan kecepatan fluida, atau mengubah tata letak sekat pengarah. Selain itu, simulasi ini juga membantu dalam menentukan ketebalan dinding tambahan (erosion allowance) serta memilih jenis material atau pelapis (coating) anti-erosi yang paling efisien pada area rawan.
Jasa Simulasi CFD PT Tensor
Jika Anda sedang merancang, mengoptimalkan, atau melakukan investigasi kegagalan pada unit heat exchanger akibat risiko pengikisan material, PT Tensor siap menyediakan layanan jasa simulasi CFD profesional yang akurat. Berpengalaman sejak tahun 2013 dalam menyelesaikan berbagai proyek analisis fluida multiphase, manajemen termal ekstrem, dan rekayasa mekanis di Indonesia, PT Tensor didukung oleh tim engineer ahli serta penggunaan software simulasi berlisensi resmi. Bersama PT Tensor, Anda dapat memetakan sisa umur pakai komponen secara ilmiah, menekan biaya tinggi inspeksi fisik berkala, serta memastikan keandalan operasional sistem industri Anda tetap optimal.
