Peran Katup sebagai Pengendali Aliran dalam Sistem Fluida Industri
Katup (valve) merupakan komponen mekanis yang berfungsi untuk mengatur, mengarahkan, atau menghentikan laju aliran fluida di dalam sistem perpipaan industri. Penggunaan katup mencakup berbagai sektor penting seperti industri minyak dan gas, pembangkit listrik, pabrik kimia, hingga instalasi pengolahan air bersih. Desain katup yang tidak optimal dapat memicu gangguan performa hidrolik yang serius, seperti penurunan tekanan (pressure drop) yang berlebihan, turbulensi tinggi, kegagalan penutupan, hingga kerusakan fisik akibat fenomena erosi dan kavitasi. Untuk mengantisipasi kegagalan operasional tersebut, teknologi Computational Fluid Dynamics (CFD) diaplikasikan sebagai instrumen pengujian virtual utama. Simulasi CFD memberikan visualisasi tiga dimensi yang detail mengenai perilaku fluida saat melewati celah katup tanpa perlu merusak komponen fisik.
Formulasi Persamaan Navier-Stokes pada Geometri Katup yang Rumit
Proses komputasi CFD pada katup didasarkan pada penyelesaian numerik Persamaan Navier-Stokes untuk menghitung hukum kekekalan massa dan momentum fluida. Tantangan terbesar dalam menyimulasikan katup terletak pada geometri internalnya yang sangat rumit, terutama pada bagian dudukan (seat), piringan (plug atau disc), dan jalur belokan aliran (body contour). Ruang aliran internal di dalam katup dibagi menjadi jutaan elemen volume kecil melalui proses penjaringan atau meshing. Komputer berperforma tinggi kemudian menghitung variabel fisik seperti kecepatan, tekanan, dan viskositas fluida di setiap elemen volume tersebut. Pendekatan diskretisasi ini memungkinkan insinyur mendeteksi perubahan karakteristik fluida secara mikro pada setiap posisi bukaan katup.
Analisis Koefisien Aliran dan Karakteristik Penurunan Tekanan
Salah satu parameter paling krusial dalam desain katup yang dievaluasi melalui CFD adalah Koefisien Aliran (Flow Coefficient atau Cv) dan nilai penurunan tekanan (pressure drop). Ketika fluida mengalir melewati celah sempit di antara piringan dan dudukan katup, luas penampang aliran berkurang drastis sehingga menciptakan efek venturi di mana kecepatan aliran melonjak dan tekanan drop secara signifikan. Melalui simulasi CFD, insinyur dapat memetakan distribusi tekanan di sepanjang jalur aliran dan menghitung nilai Cv secara akurat untuk berbagai persentase bukaan katup (valve travel). Data kuantitatif ini sangat penting untuk memastikan katup memiliki kapasitas aliran yang sesuai dengan spesifikasi kebutuhan operasional sistem perpipaan.
Deteksi Lokasi Kavitasi untuk Mencegah Kerusakan Mekanis Internal
Kavitasi merupakan fenomena destruktif yang sering melanda katup kendali (control valve) yang beroperasi pada tekanan tinggi. Ketika fluida cair melewati area penyempitan maksimum (vena contracta), tekanan lokal dapat turun di bawah tekanan uap jenuh cairan tersebut, menyebabkan terbentuknya gelembung-gelembung uap. Begitu fluida bergerak ke area yang lebih luas, tekanan kembali naik dan menyebabkan gelembung uap pecah mendadak (implosion), menghasilkan gelombang kejut mikro berkekuatan ekstrem yang mampu melubangi permukaan logam katup. CFD dengan model kavitasi multi-fase mampu memprediksi indeks kavitasi, memetakan lokasi penumpukan gelembung uap, dan membantu desainer merancang struktur trim anti-kavitasi untuk meredam fenomena merusak tersebut.

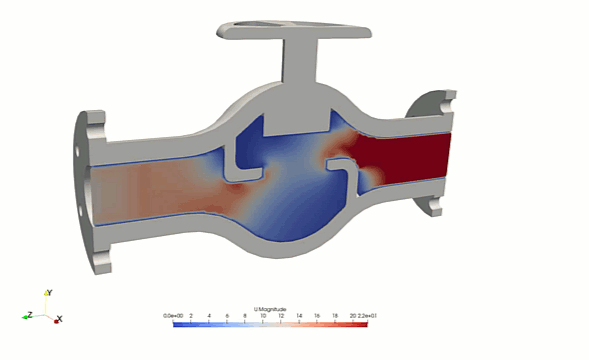

Pemodelan Dinamis Aliran Transien pada Fase Pembukaan dan Penutupan Katup
Sebagian besar katup tidak hanya beroperasi pada kondisi konstan (steady-state), tetapi juga mengalami fase transien yang dinamis saat katup bergerak membuka atau menutup. Pergerakan piringan katup secara mendadak dapat memicu fluktuasi tekanan ekstrem dan perubahan pola aliran yang tidak stabil secara instan. Simulasi CFD transien mengatasi tantangan ini dengan mengimplementasikan metode jaringan bergerak seperti Dynamic Mesh atau Overset Mesh. Dengan metode ini, bentuk jaringan komputasi akan otomatis menyesuaikan diri mengikuti pergerakan komponen mekanis katup secara real-time. Simulasi dinamis ini sangat andal untuk menghitung gaya hidrostatik yang bekerja pada batang katup (stem force) serta memprediksi waktu penutupan aman guna menghindari water hammer.
Pemetaan Pola Turbulensi dan Zona Resirkulasi Aliran Fluida
Penyempitan dan perubahan arah aliran yang ekstrem di dalam bodi katup selalu memicu terbentuknya aliran turbulen yang kompleks. Turbulensi ini sering kali diikuti dengan munculnya zona resirkulasi atau pusaran aliran stasioner (vortex) di area belakang piringan katup. Zona resirkulasi ini merugikan karena menyerap energi kinetik fluida menjadi energi panas terbuang, yang secara langsung memperbesar nilai kerugian hidrolik (head loss). Melalui visualisasi garis arus (streamline) dan kontur energi kinetik turbulen dari hasil CFD, insinyur dapat menganalisis efisiensi hidrodinamika katup. Data visual ini menjadi dasar untuk melakukan modifikasi kontur bodi internal agar aliran fluida dapat meluncur lebih mulus dengan turbulensi seminimal mungkin.
Analisis Erosi Akibat Partikel Padat pada Katup Aliran Slurry
Pada industri pertambangan, minyak bumi, dan pengolahan limbah, katup sering kali dilewati oleh fluida yang membawa material abrasif seperti pasir, sisa semen, atau lumpur (slurry). Partikel-partikel padat ini memiliki momentum mekanis yang tinggi, sehingga saat aliran berbelok tajam di dalam katup, partikel akan menabrak dinding bodi dan piringan secara terus-menerus hingga menyebabkan pengikisan material atau erosi. CFD memodelkan interaksi multi-fase ini dengan metode Discrete Phase Model (DPM), di mana komputer melacak trajektori benturan dari jutaan partikel individu. Simulasi ini mampu memetakan area yang paling rentan mengalami keausan parah, sehingga perusahaan dapat memilih material pelapis (coating) keras yang tepat di area kritis tersebut.
Optimasi Geometri Trim Katup Melalui Metode Iterasi Virtual Cepat
Sebelum teknologi CFD diadopsi secara luas, pengembangan variasi desain komponen internal katup (trim) mengharuskan pabrikan untuk membuat banyak purwarupa fisik dan melakukan pengujian laboratorium yang memakan biaya besar. CFD mengubah siklus riset ini menjadi jauh lebih efisien melalui proses iterasi geometri berbasis digital. Insinyur dapat memodifikasi parameter desain mikro—seperti jumlah lubang pada cage, sudut kemiringan piringan, atau bentuk celah dudukan—langsung di dalam perangkat lunak CAD, lalu segera mengevaluasi dampaknya terhadap performa aliran melalui simulasi. Efisiensi waktu ini membuka peluang pemanfaatan algoritma optimasi otomatis untuk menciptakan desain katup kustom berperforma tinggi dalam waktu singkat.
Sinergi Validasi Data Numerik Komputasi dengan Pengujian Laboratorium
Meskipun visualisasi grafis dari simulasi CFD memberikan gambaran analisis yang sangat meyakinkan, validasi eksperimental tetap menjadi tahapan wajib demi menjamin akurasi hasil komputasi sebelum desain diproduksi massal. Proses validasi dilakukan dengan menguji model katup fisik skala laboratorium di dalam sirkuit aliran udara atau air yang dilengkapi instrumen presisi. Data penurunan tekanan, laju aliran massa, dan ambang batas kavitasi dari sensor fisik kemudian dibandingkan langsung dengan kurva hasil simulasi komputer. Ketika deviasi data berada di bawah ambang batas toleransi industri (umumnya <5%), model komputasi CFD tersebut dinyatakan valid dan memiliki tingkat keandalan yang setara dengan kondisi fisik dunia nyata.
Tren Masa Depan Katup Pintar Terintegrasi dengan Sistem Digital Twin
Seiring bergulirnya revolusi Industri 4.0, pemanfaatan simulasi CFD pada katup mulai bergeser ke arah integrasi sistem pemantauan berbasis Digital Twin. Di masa depan, model CFD katup yang telah disederhanakan (Reduced Order Model atau ROM) akan dihubungkan secara nirkabel dengan sensor IoT yang terpasang pada katup pintar (smart valve) di lapangan. Ketika katup mengalami penurunan performa akibat penyumbatan, korosi, atau kebocoran mikro (seat leakage), sistem Digital Twin berbasis CFD akan langsung menyimulasikan anomali tersebut secara otomatis di latar belakang ruang kendali. Inovasi cerdas ini mempermudah operator pabrik dalam melakukan diagnosis kerusakan secara dini dan menjalankan strategi perawatan prediktif yang efisien.
Layanan Profesional Jasa Simulasi CFD pada Valve
Jika Anda adalah manufaktur katup, insinyur sistem perpipaan, atau pelaku industri proses yang sedang merancang produk katup baru, menghadapi kendala kavitasi yang merusak trim, atau mengalami masalah penurunan tekanan yang tinggi pada sistem Anda, kami menyediakan jasa simulasi CFD profesional untuk memberikan analisis hidrodinamika lengkap, perhitungan koefisien aliran Cv, pemetaan erosi, dan solusi optimasi geometri katup secara akurat.
