Peran Vital Manajemen Aliran Fluida dalam Jaringan Perpipaan Industri
Sistem perpipaan merupakan infrastruktur fundamental yang berfungsi mengalirkan fluida, baik berupa cairan, gas, maupun campuran multi-fase, dalam berbagai sektor industri seperti minyak dan gas, pembangkit listrik, pengolahan air, dan pabrik kimia. Desain perpipaan yang buruk dapat memicu berbagai masalah operasional yang merugikan, mulai dari penurunan tekanan (pressure drop) yang berlebihan, kavitasi pada katup, erosi permukaan dinding pipa, hingga getaran mekanis yang dapat merusak struktur sasis penopang. Untuk menghindari kegagalan struktural dan kerugian energi, industri modern kini mengandalkan Computational Fluid Dynamics (CFD) sebagai alat analisis digital utama. Simulasi CFD memungkinkan para insinyur memetakan seluruh perilaku aliran fluida di dalam pipa secara visual dan kuantitatif tanpa perlu memotong atau membongkar instalasi fisik.
Dasar Komputasi dan Penyelesaian Persamaan Navier-Stokes dalam Pipa
Proses simulasi CFD pada jaringan perpipaan didasarkan pada penyelesaian numerik Persamaan Navier-Stokes yang meregulasi hukum kekekalan massa, momentum, dan energi fluida. Dalam aplikasinya, ruang bagian dalam geometri pipa—termasuk bagian sambungan belokan (elbow), penyempitan (reducer), dan katup (valve)—dibagi menjadi jutaan volume kontrol kecil melalui tahapan pembuatan jaringan atau meshing. Komputer berperforma tinggi kemudian menghitung variabel fisik seperti kecepatan aliran, gradien tekanan, dan tegangan geser di setiap elemen volume tersebut. Melalui pendekatan berbasis kisi ini, CFD mampu memberikan data yang sangat detail mengenai bagaimana karakteristik fluida berubah saat melewati geometri perpipaan yang kompleks.
Analisis Penurunan Tekanan dan Optimasi Geometri Sambungan Pipa
Salah satu parameter paling krusial yang dievaluasi melalui simulasi CFD adalah kerugian tekanan akibat gesekan dan hambatan geometri (head loss). Setiap kali fluida melewati belokan (elbow) atau percabangan (tee), terjadi perubahan arah momentum yang memicu timbulnya pusaran aliran udara atau cairan (vortex) dan separasi aliran di dekat dinding pipa. Fenomena ini menyebabkan lonjakan penurunan tekanan (pressure drop) yang memaksa pompa atau kompresor bekerja lebih keras sehingga konsumsi energi listrik membengkak. Dengan CFD, insinyur dapat menganalisis distribusi tekanan secara spasial dan mengoptimalkan radius belokan pipa atau sudut percabangan guna meminimalkan hambatan hidrolik dan menekan rugi-rugi aliran.
Fenomena Kavitasi pada Katup dan Strategi Pencegahan Kerusakan Fisik
Kavitasi adalah fenomena berbahaya yang sering terjadi pada komponen penyempitan aliran seperti katup kendali (control valve) atau lubang ortu (orifice plate). Ketika fluida mengalir melewati celah katup yang sempit, kecepatannya meningkat drastis dan menyebabkan tekanan lokal turun di bawah tekanan uap jenuh cairan tersebut, sehingga terbentuk gelembung-gelembung uap. Saat gelembung tersebut bergerak ke area bertekanan lebih tinggi, mereka akan pecah secara mendadak (implosion) dan menghasilkan gelombang kejut mikro bertekanan ekstrem yang mampu mengikis permukaan logam. CFD dengan model kavitasi multi-fase dapat memprediksi lokasi dan intensitas terjadinya fenomena ini secara akurat, sehingga desainer dapat memodifikasi trim katup sebelum terjadi kerusakan fisik.

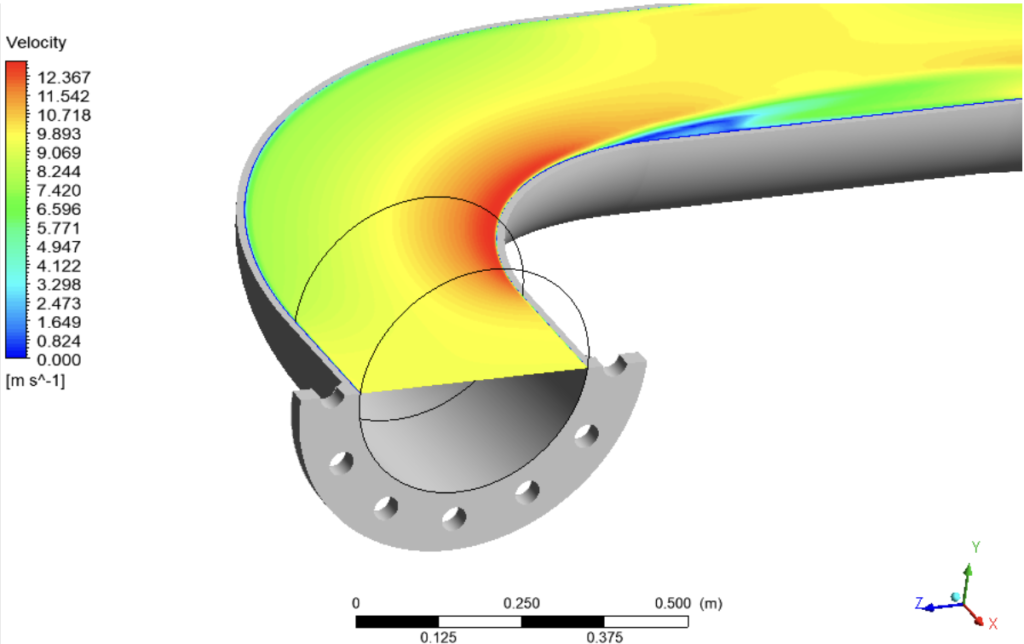

Pemetaan Erosi Akibat Partikel Padat pada Aliran Multi-Fase Cair-Padat
Pada industri pertambangan, minyak bumi, dan pengolahan limbah, fluida yang dialirkan sering kali membawa partikel padat seperti pasir atau lumpur (slurry flow). Partikel padat yang ikut mengalir ini memiliki momentum mekanis yang dapat menabrak dinding pipa, terutama di area belokan, yang lambat laun menyebabkan pengikisan ketebalan pipa atau erosi tangensial. Simulasi CFD memodelkan interaksi ini menggunakan pendekatan Discrete Phase Model (DPM), di mana jalur pergerakan jutaan partikel individu dilacak secara komputasi. Hasil simulasi ini memetakan laju erosi dalam satuan milimeter per tahun pada dinding pipa, sehingga perusahaan dapat memprediksi sisa umur pakai pipa (sisa umur pakai) dan menjadwalkan perawatan preventif.
Karakteristik Aliran Turbulen dan Fenomena Water Hammer pada Sistem Transien
Aliran di dalam pipa industri umumnya bersifat turbulen dengan kecepatan tinggi, yang membutuhkan model turbulensi khusus seperti K-Epsilon atau K-Omega SST dalam simulasinya untuk menangkap fluktuasi kecepatan di dekat lapisan batas dinding. Selain kondisi tunak (steady-state), CFD juga sangat andal untuk menyimulasikan kondisi transien atau berubah terhadap waktu, salah satunya adalah fenomena lonjakan tekanan masif (water hammer). Water hammer terjadi ketika sebuah katup ditutup secara mendadak, menciptakan gelombang kejut tekanan yang merambat bolak-balik di dalam pipa dan berpotensi memecahkan sambungan pipa. Simulasi transien CFD membantu menghitung waktu penutupan katup yang aman untuk meredam energi gelombang kejut tersebut.
Efisiensi Distribusi Aliran pada Manifold Jaringan Pipa Paralel
Manifold adalah komponen perpipaan yang berfungsi membagi satu aliran utama menjadi beberapa aliran cabang paralel, atau sebaliknya, menyatukan beberapa aliran menjadi satu. Masalah yang sering timbul pada desain manifold konvensional adalah ketidakseimbangan laju aliran (flow maldistribution), di mana pipa cabang yang terletak paling ujung menerima debit yang jauh lebih besar atau lebih kecil dibanding pipa cabang pertama. Ketidakseimbangan ini dapat menurunkan efisiensi alat penukar panas (heat exchanger) atau reaktor paralel yang terhubung. Melalui simulasi CFD, konfigurasi header, diameter pipa, dan penempatan pelat pengarah (baffles) di dalam manifold dapat dioptimalkan secara virtual agar distribusi fluida terbagi rata ke seluruh cabang.
Manajemen Perpindahan Panas dan Isolasi Termal Pipa Fluida Bersuhu Ekstrem
Sistem perpipaan sering kali digunakan untuk mentransportasikan fluida dengan suhu ekstrem, seperti uap panas tekanan tinggi (superheated steam) pada pembangkit listrik atau gas alam cair (LNG) pada industri kriogenik. Dalam skenario ini, CFD dikombinasikan dengan analisis perpindahan panas (conjugate heat transfer) untuk menghitung seberapa besar energi panas yang hilang atau diserap sepanjang rute pipa. Simulasi ini memetakan profil suhu pada fluida, dinding pipa, hingga lapisan isolasi termal terluar. Data ini sangat penting untuk menentukan ketebalan material isolasi yang optimal, mencegah terjadinya pembekuan fluida di dalam pipa, serta meminimalkan tegangan termal akibat perbedaan suhu ekstrem pada struktur sasis.
Validasi Hasil Simulasi Komputasi Melalui Pengujian Sensor Tekanan Lapangan
Meskipun visualisasi kontur CFD memberikan gambaran yang sangat meyakinkan, validasi data numerik tetap menjadi prosedur wajib untuk memastikan akurasi hasil simulasi sebelum diterapkan pada skala operasional. Proses validasi dilakukan dengan membandingkan nilai penurunan tekanan dan laju aliran hasil simulasi komputer dengan data pengukuran riwayat dari sensor fisik di lapangan, seperti pressure transducer dan ultrasonic flowmeter. Jika selisih atau tingkat kesalahan (error rate) berada di bawah ambang batas toleransi industri (biasanya di bawah 5%), maka model CFD tersebut dinyatakan valid. Sinergi ini memastikan keputusan optimasi geometris yang diambil berbasis data digital benar-benar memberikan dampak nyata di lapangan.
Tren Masa Depan Digital Twin Perpipaan Berbasis Komputasi Real-Time
Seiring berkembangnya teknologi industri 4.0 dan kapasitas komputasi awan, pemanfaatan CFD pada sistem perpipaan kini mulai terintegrasi dengan konsep Digital Twin. Di masa depan, model simulasi CFD tidak lagi bersifat statis, melainkan terhubung langsung dengan sensor IoT (Internet of Things) yang terpasang di jaringan pipa riil secara real-time. Ketika terjadi perubahan debit atau viskositas fluida di pabrik, model CFD akan otomatis memperbarui simulasinya di latar belakang untuk mendeteksi potensi penyumbatan, kebocoran kecil (leak detection), atau penurunan efisiensi pompa secara instan. Inovasi ini mempermudah sistem manajemen aset dalam melakukan otomatisasi diagnosis dan perawatan prediktif yang jauh lebih cerdas.
