Simulasi CFD pada Plate Heat Exchanger
Plate Heat Exchanger (PHE) merupakan perangkat penukar panas yang sangat efisien dan banyak digunakan dalam industri makanan, kimia, hingga sistem tata udara. Performa PHE sangat bergantung pada serangkaian pelat logam bergelombang (corrugated plates) yang menyusun ruang internalnya untuk mengalirkan dua fluida dengan temperatur berbeda. Melalui simulasi Computational Fluid Dynamics (CFD), fenomena perpindahan panas dan distribusi aliran fluida di dalam celah-celah pelat yang sangat sempit ini dapat dianalisis secara akurat dan visual untuk mencapai efisiensi termal yang maksimal.
Analisis Distribusi Aliran dan Efek Maldistribusi
Tantangan utama dalam pengoperasian PHE dengan banyak pelat adalah memastikan fluida terbagi secara merata ke setiap celah pelat melalui saluran utama (manifold). Jika terjadi maldistribusi aliran, sebagian pelat akan menerima debit fluida yang terlalu besar sementara pelat lainnya kekurangan pasokan, yang berakibat pada penurunan efisiensi termal total. Dengan simulasi CFD, pola aliran di dalam port masukan dan setiap saluran antar-pelat dapat dievaluasi secara tiga dimensi untuk mendeteksi adanya area mati (dead zones) atau sirkulasi negatif yang menghambat laju perpindahan panas.
Optimasi Desain Pola Gelombang Pelat
Bentuk geometri gelombang pada permukaan pelat, seperti pola tulang ikan (chevron angle), dirancang khusus untuk menginduksi turbulensi aliran fluida bahkan pada bilangan Reynolds yang rendah. Turbulensi yang tinggi ini sangat efektif untuk meningkatkan koefisien perpindahan panas, namun di sisi lain juga memicu lonjakan penurunan tekanan (pressure drop) yang membebani kerja pompa. Komputasi CFD memungkinkan perancang untuk menguji berbagai variasi sudut, kedalaman, dan pitch gelombang pelat secara virtual guna menemukan titik keseimbangan terbaik antara efisiensi termal maksimum dan hambatan aliran minimum.
Prediksi Area Pengendapan dan Fouling

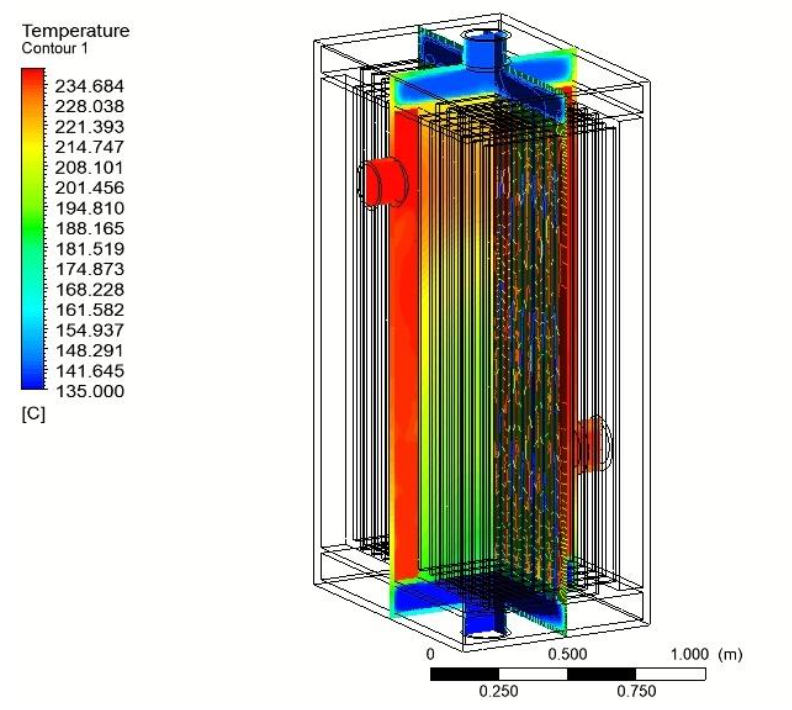

Fenomena pembentukan kerak atau pengendapan material (fouling) pada permukaan pelat merupakan musuh utama yang dapat menurunkan performa PHE secara drastis dari waktu ke waktu. Fouling biasanya mudah terbentuk di area-area yang memiliki kecepatan aliran fluida sangat rendah atau mendekati nol. Melalui visualisasi kontur kecepatan dan tegangan geser dinding (wall shear stress) menggunakan CFD, lokasi-lokasi yang paling rentan terhadap penumpukan kerak dapat diprediksi secara dini, sehingga jadwal perawatan atau pembersihan berkala dapat dirancang secara lebih efisien.
Jasa Simulasi CFD PT Tensor
Bagi Anda yang memerlukan optimasi performa termal maupun validasi desain penukar panas pelat, PT Tensor hadir menyediakan solusi layanan jasa simulasi CFD profesional berkualitas tinggi. Berbekal rekam jejak dan pengalaman panjang sejak tahun 2013 dalam menangani analisis fluida dan termal kompleks di Indonesia, PT Tensor didukung oleh tim engineer ahli serta penggunaan software simulasi berlisensi resmi yang menjamin keakuratan hasil. Bersama PT Tensor, Anda dapat menguji efisiensi PHE secara digital dengan cepat, menekan risiko kegagalan operasional sistem pemanas/pendingin, dan memangkas biaya mahal pembuatan prototipe fisik.
