Peran Vital Cyclone Separator dalam Proses Pemisahan Partikel Industri
Cyclone separator merupakan perangkat mekanis tanpa bagian bergerak yang sangat vital dalam berbagai industri proses, seperti pengolahan semen, kilang minyak, pembangkit listrik, dan sistem pengisap debu kayu. Alat ini memanfaatkan gaya sentrifugal untuk memisahkan partikel padat dari aliran gas pembawa secara kontinu. Keunggulan utamanya terletak pada biaya operasional yang rendah, struktur yang tangguh, serta kemampuan beroperasi pada suhu dan tekanan ekstrem. Namun, tantangan utama dalam mendesain cyclone separator adalah menemukan titik keseimbangan antara efisiensi pemisahan partikel halus dan besarnya penurunan tekanan atau pressure drop yang terjadi di dalam sistem. Untuk mengatasi kendala optimasi tersebut, industri modern kini mengandalkan Computational Fluid Dynamics atau CFD sebagai alat analisis digital utama untuk mengevaluasi hidrodinamika internal alat pemisah ini.
Prinsip Kerja dan Mekanisme Pembentukan Aliran Swirl Ganda
Secara mendasar, CFD mampu memvisualisasikan fenomena aliran udara yang sangat kompleks di dalam cyclone separator, yang dikenal sebagai aliran pusaran atau swirl ganda. Ketika campuran gas dan partikel masuk melalui saluran inlet secara tangensial, aliran tersebut dipaksa berputar ke bawah di sepanjang dinding silinder dan membentuk pusaran luar atau outer vortex. Di dekat bagian dasar kerucut, arah aliran gas berbalik secara mendadak dan bergerak ke atas melalui pusat silinder untuk membentuk pusaran dalam atau inner vortex menuju saluran keluar atau vortex finder. Simulasi CFD memetakan profil kecepatan tangensial, aksial, dan radial dari kedua pusaran ini secara detail untuk memastikan transisi aliran berjalan mulus tanpa hambatan.
Formulasi Persamaan Turbulensi Tingkat Lanjut dalam Ruang Putar
Pemodelan turbulensi di dalam cyclone separator merupakan tantangan besar dalam komputasi fluida karena aliran bersifat sangat anisotropik atau memiliki fluktuasi kecepatan yang tidak seragam di setiap arah. Model turbulensi standar seperti k-epsilon umumnya tidak akurat karena cenderung menyepelekan kekuatan pusaran di pusat silinder. Oleh karena itu, simulasi CFD untuk alat ini wajib menggunakan model tingkat lanjut seperti Reynolds Stress Model atau RSM, atau metode Large Eddy Simulation atau LES. Model-model ini mampu menangkap profil kecepatan berbentuk seperti huruf V terbalik atau profil Rankine vortex secara presisi, yang sangat krusial untuk menghitung distribusi tekanan internal secara akurat.
Analisis Penurunan Tekanan untuk Menghemat Konsumsi Energi Fan
Penurunan tekanan atau pressure drop merupakan parameter performa yang sangat memengaruhi biaya konsumsi energi listrik pada kipas isap atau fan penggerak utama. Pressure drop di dalam cyclone separator sebagian besar disebabkan oleh gesekan fluida dengan dinding, penyempitan saluran pada vortex finder, serta kerugian disipasi energi akibat pusaran turbulen yang kuat. Melalui peta kontur tekanan dari hasil komputasi CFD, insinyur dapat mengidentifikasi area mana saja yang mengalami lonjakan kehilangan energi hidrolik. Data ini menjadi dasar kuat bagi para desainer untuk memodifikasi bentuk bodi silinder atau memperpanjang pipa vortex finder guna meminimalkan hambatan aliran.
Pemodelan Lintasan Partikel Padat Menggunakan Pendekatan Fase Diskrit

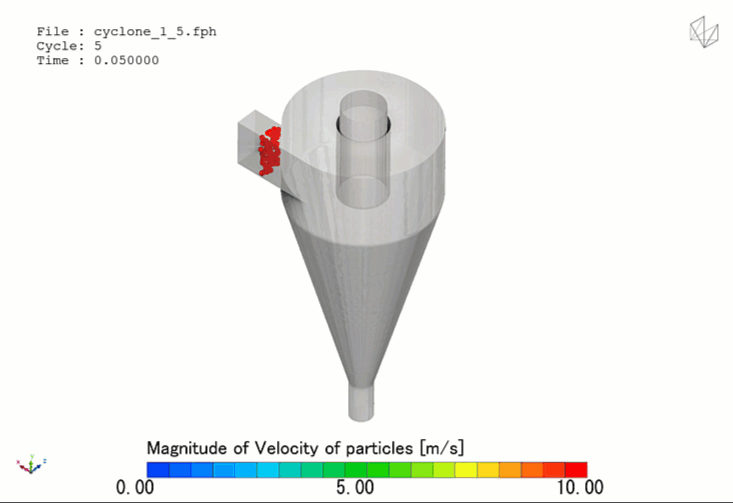

Untuk mengevaluasi efisiensi penangkapan debu, simulasi CFD menggunakan pendekatan Discrete Phase Model atau DPM untuk melacak pergerakan jutaan partikel padat individual di dalam aliran gas. Partikel-partikel ini disimulasikan masuk dari saluran inlet dengan variasi ukuran diameter, densitas, dan laju aliran massa tertentu. Komputer kemudian menghitung keseimbangan gaya yang bekerja pada setiap partikel, termasuk gaya seret atau drag force, gaya gravitasi, dan gaya sentrifugal. Melalui pelacakan trajektori partikel ini, insinyur dapat melihat secara visual bagaimana partikel besar terlempar ke dinding dan jatuh ke bawah, sementara partikel halus rentan lolos ke atas.
Penentuan Kurva Efisiensi Fraksional untuk Menghitung Batas Ukuran Partikel Kritis
Salah satu hasil paling berharga dari simulasi DPM pada CFD adalah kurva efisiensi fraksional, yang memetakan persentase partikel yang berhasil ditangkap berdasarkan ukuran diameternya. Melalui kurva ini, desainer dapat menentukan nilai d50, yaitu ukuran diameter partikel kritis di mana lima puluh persen partikel dengan ukuran tersebut pasti berhasil dipisahkan. Simulasi CFD membantu insinyur memahami mengapa partikel dengan ukuran di bawah lima mikron sering kali sulit ditangkap oleh cyclone standar karena gaya sentrifugal yang bekerja padanya lebih kecil dibandingkan gaya seret udara, sehingga ikut terbawa ke pusaran dalam.
Fenomena Aliran Pintas dan Efek Pembalikan Aliran di Vortex Finder
Efisiensi pemisahan sering kali menurun akibat adanya fenomena aliran pintas atau short-circuiting flow di dalam cyclone separator. Fenomena ini terjadi ketika sebagian gas dari inlet langsung meluncur melewati bagian bawah atap silinder dan masuk ke dalam vortex finder tanpa sempat berputar ke bawah membentuk outer vortex, sehingga partikel debu di dalamnya gagal dipisahkan. Dengan bantuan visualisasi garis arus atau streamline dari CFD, insinyur dapat mendeteksi keberadaan aliran pintas ini secara instan dan merancang solusi geometris, seperti memperpanjang penetrasi pipa vortex finder atau menambahkan sirip pengarah aliran untuk memutus jalur pintas tersebut.
Prediksi Pola Erosi Dinding untuk Menjaga Ketahanan Mekanis Struktur
Dinding bagian dalam cyclone separator, khususnya pada area kerucut bawah, terus-menerus menerima benturan kinetik dari partikel padat berkecepatan tinggi yang meluncur ke bawah. Gesekan dan benturan kontinu ini dapat menyebabkan keausan mekanis atau erosi yang lambat laun akan melubangi dinding besi separator. CFD memodelkan laju pengikisan ini secara spasial pada permukaan dinding komputasi. Dengan mengetahui titik-titik yang paling rentan mengalami erosi parah, perusahaan manufaktur dapat mengaplikasikan material pelapis keras tahan aus atau pelat aus tambahan hanya di area kritis tersebut untuk menghemat biaya produksi.
Efisiensi Proses Iterasi Desain Berbasis Purwarupa Digital Twin
Sebelum teknologi simulasi komputer berkembang, proses optimasi geometri cyclone separator menuntut pembuatan banyak purwarupa fisik berskala besar untuk diuji secara empiris di laboratorium, yang memakan waktu dan biaya luar biasa besar. CFD mengubah siklus pengembangan produk ini secara radikal menjadi berbasis purwarupa digital atau digital twin. Insinyur dapat mengubah rasio dimensi bodi—seperti memperpanjang bagian silinder, memperkecil diameter kerucut, atau mengubah bentuk inlet dari persegi menjadi heliks—langsung pada model komputer. Proses iterasi virtual yang cepat ini memastikan pencapaian konfigurasi desain kustom terbaik dalam hitungan hari.
Tren Integrasi Machine Learning untuk Otomatisasi Optimasi Geometri Cyclone
Perkembangan teknologi komputasi awan berkinerja tinggi kini membawa penerapan CFD pada cyclone separator ke tingkat yang lebih cerdas melalui integrasi kecerdasan buatan. Tren modern saat ini menggunakan algoritma machine learning yang digabungkan dengan simulasi otomatis berbasis algoritma genetika. Sistem komputer secara mandiri akan menghasilkan ratusan variasi geometri cyclone, menjalankan simulasi CFD di latar belakang, mengevaluasi nilai pressure drop dan efisiensi penangkapan, lalu memilih kombinasi parameter desain yang paling optimal secara otomatis. Inovasi ini mempermudah penciptaan perangkat pemisah udara generasi baru yang super efisien dan hemat energi.
Layanan Profesional Jasa Simulasi CFD Cyclone Separator
Jika Anda adalah manufaktur sistem pengolahan udara, insinyur proses pabrik, atau pengembang perangkat industri yang sedang merancang unit cyclone separator baru, menghadapi masalah efisiensi penangkapan debu halus yang rendah, atau ingin menekan nilai pressure drop pada sistem Anda, kami menyediakan jasa simulasi CFD profesional untuk memberikan analisis hidrodinamika pusaran yang lengkap, pemodelan trajektori partikel fase diskrit, dan solusi optimasi geometri cyclone separator secara akurat.
