Simulasi CFD pada Bilah Turbin Aksial
Perancangan bilah (blade) pada turbin aksial, baik untuk kebutuhan turbin gas, turbin uap, maupun turbocharger, menuntut efisiensi aerodinamika dan ketahanan termal yang sangat tinggi. Komponen ini bekerja dengan mengekstrak energi kinetik dari aliran fluida berkecepatan dan bertekanan tinggi yang bergerak searah poros turbin untuk diubah menjadi daya putar mekanis. Mengingat kompleksitas aliran tiga dimensi yang berputar cepat, simulasi Computational Fluid Dynamics (CFD) diaplikasikan sebagai instrumen rekayasa utama untuk menganalisis karakteristik aerodinamika bilah secara akurat guna memaksimalkan efisiensi konversi energi.
Analisis Aliran Tiga Dimensi dan Rugi-Rugi Aerodinamika
Aliran fluida yang melintasi deretan bilah turbin aksial memiliki karakteristik yang sangat kompleks dan rentan terhadap berbagai jenis kerugian efisiensi (aerodynamic losses). Melalui simulasi CFD, para insinyur dapat memetakan pembentukan lapisan batas (boundary layer separation), interaksi aliran balik, hingga pusaran sekunder (secondary flows) yang terbentuk di dekat dinding batas atas dan bawah (hub and shroud). Visualisasi garis arus (streamlines) dan kontur tekanan udara tiga dimensi ini membantu teknisi memodifikasi bentuk kelengkungan geometri bilah (airfoil) untuk meminimalkan hambatan dan mengoptimalkan gaya angkat yang memutar rotor.
Pemodelan Rotasi dengan Pendekatan Dinamis

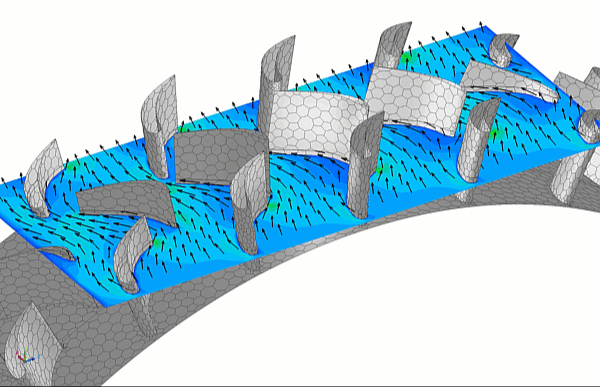

Untuk menyimulasikan interaksi antara bilah statis (stator) dan bilah yang berputar (rotor), komputasi CFD menggunakan teknik pemodelan rotasi canggih seperti Multiple Reference Frame (MRF) untuk kondisi steady-state atau Sliding Mesh untuk analisis transient yang lebih presisi. Melalui pendekatan dinamis ini, fluktuasi beban aerodinamis yang diterima oleh bilah rotor akibat melewati celah aliran dari stator dapat dihitung secara berkala. Data transient ini sangat krusial untuk mengevaluasi gaya angkat dan gaya dorong aksial total yang bekerja pada poros turbin pada berbagai variasi kecepatan putar (RPM).
Optimasi Pendinginan Bilah dan Manajemen Termal
Pada turbin gas modern, bilah baris pertama sering kali terpapar gas panas dengan temperatur yang melebihi titik leleh material logam penyusunnya, sehingga sistem pendinginan internal dan eksternal mutlak diperlukan. Simulasi CFD berbasis Conjugate Heat Transfer (CHT) digunakan untuk memodelkan proses perpindahan panas konduksi di dalam logam bilah dan konveksi fluida pendingin secara simultan. Evaluasi digital ini memungkinkan perancang mengoptimalkan efektivitas lubang pendingin lapisan (film cooling holes) pada permukaan bilah guna memastikan tidak terbentuk titik panas lokal (hotspots) yang dapat memicu kegagalan struktural akibat kelelahan termal (thermal fatigue).
Jasa Simulasi CFD PT Tensor
Jika Anda sedang mengembangkan teknologi turbo-mesin, mengoptimalkan efisiensi bilah turbin, atau melakukan investigasi kegagalan mekanis pada unit turbin aksial, PT Tensor siap menyediakan layanan jasa simulasi CFD profesional yang akurat. Berpengalaman sejak tahun 2013 dalam menyelesaikan berbagai proyek analisis fluida, manajemen termal ekstrem, dan aerodinamika komputasional di Indonesia, PT Tensor didukung oleh tim engineer ahli serta penggunaan software simulasi canggih berlisensi resmi. Bermitra dengan PT Tensor membantu Anda memvalidasi performa turbin secara ilmiah, mereduksi risiko kerusakan prototipe fisik yang mahal, serta mempercepat proses sertifikasi keandalan produk Anda di pasar.
