Tantangan Pemisahan Multi-Fase Cair-Gas-Padat dalam Sektor Industri
Pemisahan fluida multi-fase merupakan operasi unit yang sangat krusial dalam industri hulu minyak dan gas bumi, kilang petrokimia, serta pengolahan limbah cair. Separator industri dirancang untuk memisahkan campuran fluida kompleks yang umumnya terdiri dari minyak bumi, air, gas alam, serta partikel padat seperti pasir secara simultan. Kegagalan proses pemisahan dapat memicu masalah operasional yang serius di hilir, seperti kerusakan kompresor akibat terbawanya cairan ke saluran gas, atau pencemaran lingkungan akibat kandungan minyak yang masih tertinggal di saluran pembuangan air. Untuk mengantisipasi risiko kegagalan struktural dan mengoptimalkan efisiensi pemisahan, teknologi Computational Fluid Dynamics atau CFD multi-fase diterapkan sebagai alat analisis virtual utama untuk memetakan dinamika fluida internal secara komprehensif.
Formulasi Matematika Aliran Multi-Fase Kompleks dalam Ruang Komputasi
Simulasi CFD pada separator industri melibatkan penyelesaian persamaan mekanika fluida yang jauh lebih rumit daripada aliran fase tunggal karena harus memperhitungkan gaya interaksi antar-fase yang dinamis. Untuk memodelkan fenomena ini, CFD menggabungkan beberapa pendekatan matematis, seperti model Eulerian-Eulerian untuk menyimulasikan interaksi antara cairan kental yang bercampur, dan model Volume of Fluid atau VOF untuk melacak bentuk permukaan batas antara fase cair bebas dan fase gas secara tajam. Komputer berperforma tinggi menghitung hukum kekekalan massa, momentum, dan energi untuk setiap fase secara simultan pada jutaan elemen jaringan komputasi guna memprediksi profil kecepatan, fraksi volume, dan distribusi tekanan di dalam tangki separator.
Mekanisme Pemisahan Gravitasi dan Pemetaan Zona Retensi Cairan

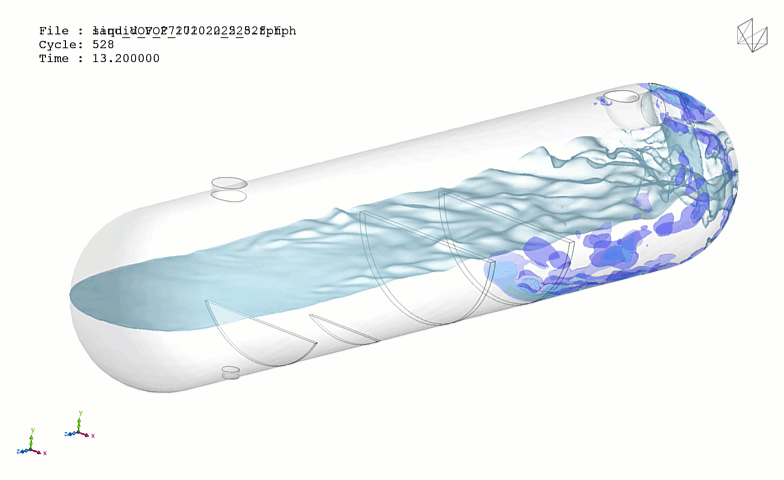

Prinsip kerja utama dari separator konvensional mengandalkan gaya gravitasi dan perbedaan densitas atau berat jenis antara masing-masing komponen fluida. Komponen gas yang memiliki densitas paling ringan akan naik ke area atas tangki, sementara air yang memiliki densitas paling berat akan mengendap di dasar tangki, meninggalkan lapisan minyak berada di bagian tengah. Melalui visualisasi kontur fraksi volume dari hasil simulasi CFD, insinyur dapat menganalisis efisiensi pengendapan ini secara visual. Data komputasi ini sangat penting untuk mengevaluasi waktu tinggal atau retention time fluida di dalam tangki, guna memastikan dimensi separator cukup luas untuk memberikan waktu bagi droplet minyak dan air memisahkan diri secara sempurna.
Optimasi Desain Inlet Deflector untuk Meredam Momentum Aliran Masuk
Fluida mentah dari sumur produksi umumnya masuk ke dalam separator dengan kecepatan dan momentum mekanis yang sangat tinggi, yang dapat merusak lapisan pemisahan cairan yang sudah terbentuk di dalam tangki. Oleh karena itu, komponen pengarah aliran masuk atau inlet deflector, seperti tipe pelat lengkung atau siklonik, dipasang tepat di mulut pipa inlet untuk memecah momentum tersebut. CFD memungkinkan desainer menguji berbagai geometri inlet deflector secara virtual untuk melihat kemampuannya dalam menyebarkan fluida secara merata. Simulasi ini memastikan energi kinetik aliran masuk dapat diredam dengan baik tanpa memicu timbulnya turbulensi masif yang justru dapat mencampur kembali minyak dan air menjadi emulsi.
Evaluasi Kinerja Perangkat Internal Plat Coalescer dan Peredam Gelombang
Untuk mempercepat proses pemisahan droplet minyak yang sangat halus dari dalam air, separator modern dilengkapi dengan perangkat internal tambahan berupa susunan pelat bergelombang yang disebut coalescer pack. Saat droplet kecil mengalir melewati celah pelat ini, mereka dipaksa untuk menempel dan bergabung menjadi droplet yang lebih besar atau mengalami proses koalesensi, sehingga lebih cepat mengapung ke atas. CFD memodelkan area coalescer ini menggunakan pendekatan media berpori khusus atau pemodelan pelacakan droplet lagrangian. Selain itu, CFD juga digunakan untuk mendesain sekat peredam gelombang atau wave baffles untuk mencegah terjadinya goyangan permukaan cairan akibat fluktuasi laju aliran atau pergerakan sasis separator pada platform lepas pantai.
Desain Mist Extractor untuk Meminimalkan Kebocoran Cairan ke Saluran Gas
Fase gas yang bergerak naik ke langit-langit separator sering kali masih membawa butiran air atau minyak berukuran mikro yang disebut liquid carry-over. Untuk mencegah cairan ini lolos ke pipa keluar gas, komponen mist extractor atau demister pad dipasang di bagian outlet atas tangki. Simulasi CFD tingkat lanjut mampu melacak trajektori jutaan droplet mikro tersebut saat melintasi anyaman kawat demister menggunakan pendekatan Discrete Phase Model. Insinyur menggunakan data simulasi ini untuk menghitung efisiensi penangkapan mekanis pada demister, serta memastikan kecepatan aliran gas yang lewat tidak melebihi batas kritis yang dapat menyebabkan cairan tersedot kembali ke atas atau fenomena re-entrainment.
Pemodelan Akumulasi Endapan Pasir dan Strategi Pencegahan Penyumbatan
Masalah sekunder yang sering mengganggu operasional separator adalah ikut terbawanya partikel padat seperti pasir dari sumur bor, yang lambat laun akan mengendap di dasar tangki dan membentuk tumpukan sedimen. Akumulasi pasir ini merugikan karena dapat mengurangi volume efektif tangki separator dan menyumbat saluran pipa pembuangan air atau water outlet. Melalui simulasi CFD multi-fase cair-padat, jalur pengendapan partikel pasir dapat dipetakan secara akurat berdasarkan diameter mikron partikel. Informasi dari visualisasi komputer ini membantu desainer menentukan sudut kemiringan dasar tangki yang ideal serta merancang tata letak sistem jet air pembersih pasir atau sand jetting secara presisi.
Penghematan Biaya Riset Melalui Pemanfaatan Purwarupa Digital Skala Penuh
Sebelum adopsi simulasi komputer meluas di industri minyak dan gas, perancangan separator raksasa dengan panjang belasan meter mengandalkan rumus empiris kuno yang membutuhkan faktor keamanan yang sangat besar, sehingga menghasilkan struktur tangki yang terlalu berat dan boros material. CFD merevolusi siklus desain ini dengan memindahkan seluruh proses pengujian ke dalam lingkungan purwarupa digital atau digital twin skala penuh. Insinyur dapat memodifikasi dimensi internal tangki, mengubah posisi sekat bendungan, atau menyesuaikan ketinggian batas cairan dalam hitungan jam secara virtual. Iterasi digital yang cepat ini meminimalkan risiko kegagalan operasional di lapangan sekaligus menekan biaya investasi awal proyek secara signifikan.
Sinergi Validasi Data Numerik Komputasi dengan Pengukuran Lapangan
Meskipun visualisasi grafis kontur fraksi volume dari simulasi CFD memberikan hasil analisis yang sangat meyakinkan, validasi eksperimental tetap menjadi prosedur wajib untuk memastikan keandalan hasil komputasi sebelum separator masuk ke tahap manufaktur. Proses validasi dilakukan dengan membandingkan parameter performa hasil simulasi, seperti tingkat efisiensi pemisahan gas dan penurunan tekanan, dengan data operasional riil dari separator fisik yang terpasang di lapangan atau fasilitas uji skala pilot. Ketika deviasi data atau tingkat kesalahan berada di bawah ambang batas toleransi industri yang diizinkan, model komputasi CFD tersebut dinyatakan valid dan siap digunakan sebagai acuan optimasi desain tingkat lanjut.
Tren Masa Depan Pengelolaan Separator Pintar Berbasis Real-Time Digital Twin
Seiring dengan berkembangnya revolusi Industri 4.0 dan adopsi komputasi awan berperforma tinggi, pemanfaatan simulasi CFD pada separator industri kini mulai diintegrasikan dengan teknologi pintar internet of things. Tren masa depan mengarah pada pengembangan model CFD separator yang telah disederhanakan agar dapat berjalan secara real-time di ruang kendali pabrik. Sistem cerdas ini menerima input data langsung dari sensor tekanan, suhu, dan debit aliran di lapangan, lalu secara otomatis menyimulasikan kondisi internal separator saat itu juga. Inovasi ini mempermudah operator dalam mendeteksi gejala anomali seperti terbentuknya emulsi tebal, mendiagnosis penurunan efisiensi pemisahan secara dini, serta menjalankan strategi perawatan prediktif yang jauh lebih efisien.
