Desain dan Perancangan Sistem Kompresor Sentrifugal

Rekayasa Kompresi Gas Berkecepatan Tinggi: Desain dan Perancangan Sistem Kompresor Sentrifugal

Kompresor sentrifugal (centrifugal compressor) merupakan salah satu peralatan rotasi kritis (critical rotating equipment) yang memegang peranan vital dalam industri minyak dan gas, petrokimia, pembangkit listrik, dan pencairan gas (LNG). Mesin ini bekerja dengan cara menaikkan energi kinetik gas melalui impeler yang berputar cepat, kemudian mengubah energi kinetik tersebut menjadi energi tekanan di dalam saluran difuser. Perancangan sistem kompresor sentrifugal menuntut tingkat ketelitian rekayasa yang sangat tinggi. Sistem ini harus mampu beroperasi secara kontinu selama bertahun-tahun pada kecepatan rotasi ekstrem, mengalirkan gas berbahaya atau korosif pada tekanan tinggi, namun tetap mempertahankan efisiensi termodinamika yang optimal. Guna memastikan performa dan keamanan sistem sebelum masuk ke tahap manufaktur fisik, para insinyur mengandalkan integrasi perangkat lunak CAD (Computer-Aided Design) parametrik yang terikat dengan standar global seperti API 617 (Axial and Centrifugal Compressors for Petroleum, Chemical, and Gas Industry Services).

Konseptualisasi Arsitektur Mekanis Kompresor Sentrifugal

Proses perancangan kompresor sentrifugal diawali dengan menentukan konfigurasi arsitektur mekanis berdasarkan karakteristik gas dan rasio tekanan (pressure ratio) yang diinginkan. Secara umum, pemodelan sistem dibagi menjadi beberapa subsistem utama yang disusun dalam satu kesatuan sasis terintegrasi:

  • Sistem Impeler (Impeller Assembly): Komponen rotasi utama yang memindahkan energi ke fluida gas. Desain bilah impeler dapat berupa tipe terbuka (open), semi-tertutup, atau tertutup (shrouded). Profil bilah dirancang dengan kelengkungan tiga dimensi (backward-swept blades) untuk mengoptimalkan efisiensi aerodinamika. [1, 2]
  • Difuser dan Volut (Diffuser & Volute Casing): Saluran stasioner yang mengelilingi impeler. Difuser dapat dirancang tanpa bilah (vaneless) untuk cakupan operasi yang luas, atau menggunakan bilah (vaned) untuk efisiensi tinggi pada titik desain spesifik. Aliran dari difuser kemudian dikumpulkan oleh saluran volut yang berbentuk spiral menuju nosel keluar (discharge nozzle). [1, 2]
  • Poros Rotor dan Komponen Penyeimbang (Rotor Shaft & Balance Drum): Poros mekanis masif yang menopang susunan impeler. Karena perbedaan tekanan yang ekstrem antara sisi masuk dan keluar melahirkan gaya aksial yang sangat besar, sebuah komponen penyeimbang (balance drum) dirancang secara presisi di sepanjang poros untuk mereduksi beban aksial tersebut sebelum diteruskan ke bantalan.
  • Sistem Bantalan dan Penyegelan (Bearings & Dry Gas Seals): Menggunakan bantalan luncur khusus tipe tilting pad journal bearings untuk meredam ketidakstabilan getaran poros pada RPM tinggi. Sistem penyegalan mengandalkan teknologi Dry Gas Seals (DGS) guna mencegah kebocoran gas proses ke lingkungan luar.

Pemodelan Detail 3D CAD Parametrik dan Analisis Geometri

Setelah arsitektur dasar ditentukan, fase berikutnya adalah mentransformasikan kalkulasi termodinamika menjadi model digital tiga dimensi yang presisi di dalam lingkungan CAD (Computer-Aided Design). Pemodelan impeler memerlukan akurasi geometris tingkat tinggi karena deviasi ukuran sebesar fraksi milimeter dapat menurunkan performa kompresi secara signifikan atau memicu ketidakseimbangan massa (unbalance) yang destruktif.

[Spesifikasi API 617] ──➡️ Pemodelan CAD 3D ──➡️ Analisis Toleransi (GD&T) ──➡️ Simulasi Interferensi Assembly

Melalui fitur pemodelan parametrik CAD, geometri bilah impeler (airfoil) dirancang menggunakan kombinasi kurva matematis yang halus guna meminimalkan kerugian gesekan fluida. Selubung luar kompresor (compressor casing) dirancang menggunakan metode pembelahan aksial (horizontally split) untuk tekanan rendah-menengah, atau pembelahan radial (vertically split / barrel type) untuk aplikasi gas bertekanan sangat tinggi guna menjamin kekuatan struktural maksimum.

Tim engineer memanfaatkan fitur Interference and Clearance Check pada software CAD untuk menyimulasikan pergerakan rotor di dalam stator. Langkah ini memastikan bahwa celah sempit (clearance) pada segel labirin (labyrinth seals) dan ujung impeler berada pada batas aman—cukup sempit untuk mencegah kebocoran internal (recirculation losses), namun memiliki ruang toleransi yang aman agar tidak terjadi gesekan fisik (rubbing) saat poros mengalami ekspansi termal atau defleksi dinamis. Hasil akhir dari fase CAD ini adalah paket dokumen rekayasa formal yang mencakup gambar manufaktur 2D detail dengan simbol GD&T (Geometric Dimensioning and Tolerancing) yang ketat serta dokumen Bill of Materials (BOM) terstruktur untuk kebutuhan rantai pasok fabrikasi.

Standardisasi API 617 dan Integrasi Komponen Tambahan (Auxiliary Systems)

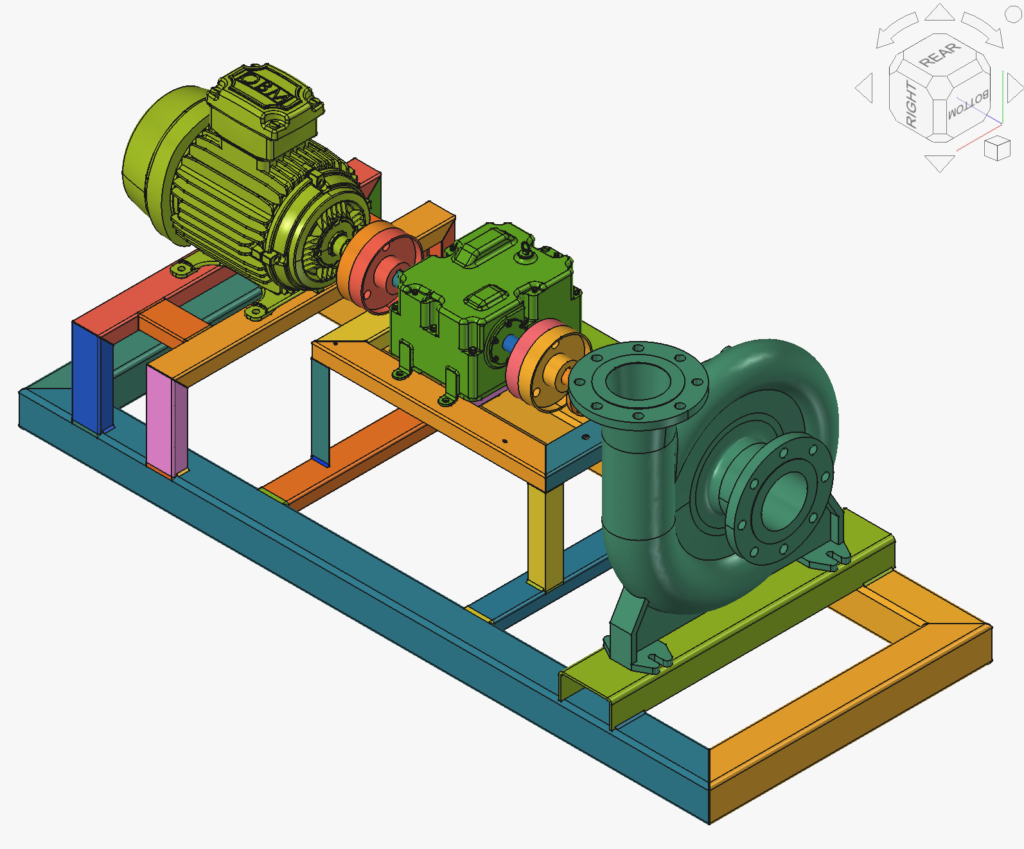

Perancangan kompresor sentrifugal untuk industri berat tidak hanya berfokus pada unit kompresor inti (bare unit), melainkan mencakup keseluruhan sistem pendukung (skid-mounted auxiliary systems) yang harus patuh terhadap regulasi standar API 617. Di dalam model susunan CAD global, tim engineer merancang tata letak sistem berikut di atas satu sasis baja modular (skid structural base):

  • Sistem Pelumasan Oli (Lube Oil System): Perancangan tangki oli, pompa oli utama dan cadangan, filter ganda (duplex filters), serta pendingin oli (oil coolers) yang mengacu pada standar API 614 untuk menjamin suplai pelumas ke bantalan tidak pernah terputus.
  • Sistem Pengondisian Gas Segel (Seal Gas Conditioning System): Rangkaian filter koalesen (coalescing filters) dan pemanas elektrik (heaters) untuk memastikan gas yang disuntikkan ke dalam Dry Gas Seals berada dalam kondisi superkering, bersih dari partikel kondensat cair yang dapat merusak segel karbon wajah (carbon seal faces).
  • Sistem Pemutus Arus Balik (Anti-Surge System): Perancangan jalur pipa bypass yang dilengkapi dengan Anti-Surge Valve (ASV) berkecepatan tinggi. Ketika laju aliran gas turun di bawah batas kritis, katup ini akan membuka secara instan untuk mengalirkan kembali gas dari sisi keluar ke sisi masuk guna mencegah fenomena surge (aliran balik gas secara periodik) yang dapat mematahkan poros kompresor dalam hitungan detik.

Solusi Profesional Jasa Desain CAD PT Tensor untuk Sistem Kompresor

Merancang dan mengintegrasikan sistem kompresor sentrifugal berskala industri tanpa dokumentasi CAD yang presisi dan pemahaman mendalam terhadap regulasi standar API membawa risiko kegagalan operasional masif, penolakan sertifikasi kelayakan, hingga pembengkakan biaya proyek akibat kesalahan fabrikasi komponen. PT Tensor hadir sebagai mitra rekayasa engineering tepercaya yang menyediakan layanan Jasa Desain CAD Detail dan Perancangan Sistem Kompresor Sentrifugal profesional. Didukung oleh pengalaman sejak 2013 dalam menangani proyek rekayasa peralatan rotasi kritikal dan pemanfaatan software CAD canggih berlisensi resmi, tim engineer ahli kami siap menyusun pemodelan 3D unit kompresor, pemetaan toleransi perakitan, perancangan sistem bantu pelumasan dan gas segel (auxiliary skids), hingga penerbitan gambar kerja 2D berstandar internasional. Hubungi PT Tensor sekarang untuk mengamankan akurasi geometri, kepatuhan regulasi API, dan efisiensi investasi sistem kompresor perusahaan Anda.
