Solusi Otomasi Bioproses: Desain dan Perancangan Mekanisme Drum Solid State Bioreactor
Solid State Bioreactor (SSB) tipe drum berputar merupakan perangkat krusial dalam industri bioteknologi modern untuk proses fermentasi fase padat. Sistem ini banyak diaplikasikan dalam produksi enzim, bio-pestisida, pengolahan limbah organik, hingga budidaya jamur berbasis substrat padat. Tantangan mekanis terbesar dalam perancangan kompartemen ini adalah bagaimana menjaga homogenitas nutrisi, temperatur, dan kelembaban substrat tanpa merusak struktur miselia jamur atau mikroorganisme yang sensitif terhadap gaya geser (shear-sensitive microorganisms). Desain mekanis yang presisi sangat dibutuhkan untuk memastikan perputaran drum berjalan stabil, sistem aerasi terdistribusi merata, dan proses sterilisasi dapat dilakukan dengan sempurna. Guna mencapai keandalan operasional tersebut, fase perancangan mengandalkan pemodelan CAD (Computer-Aided Design) parametrik yang terstruktur.
Konseptualisasi Arsitektur Mekanis Drum Bioreactor
Proses perancangan mekanisme drum Solid State Bioreactor dimulai dengan menyusun tata letak komponen fungsional utama ke dalam satu kesatuan sasis penyangga (support frame). Komponen-komponen kritis tersebut meliputi:
- Bejana Drum Utama (Main Drum Vessel): Silinder horizontal yang berfungsi sebagai ruang fermentasi utama. Dinding bagian dalam drum umumnya dilapisi material stainless steel grade medis atau makanan (SUS 316L) untuk mencegah korosi akibat aktivitas mikroba dan mempermudah proses sterilisasi uap (Steam-in-Place / SIP).
- Sistem Penggerak Rotasi (Rotation Drive System): Mekanisme pemutar drum yang mengandalkan kombinasi motor listrik AC, gearbox reduksi tinggi, dan sistem transmisi (seperti roda gigi eksternal melingkar atau sistem rantai/sabuk). Kecepatan putaran dirancang sangat rendah (berkisar antara 1 hingga 5 RPM) untuk meminimalkan dampak mekanis destruktif pada mikroorganisme.
- Bilah Pengaduk Internal (Internal Lifters/Baffles): Bilah khusus yang dipasang di dinding dalam drum. Desain geometri bilah ini sangat menentukan efisiensi pencampuran substrat padat. Bentuknya dirancang dengan sudut landai untuk mengangkat dan membalikkan substrat secara lembut saat drum berputar, mencegah pengendapan material padat di dasar drum (dead zones).
- Poros Aerasi dan Distribusi Cairan (Aeration & Sparging Shaft): Poros berlubang (hollow shaft) stasioner yang diposisikan di sepanjang sumbu tengah drum. Poros ini dilengkapi dengan nosel semprot (spray nozzles) untuk menginjeksikan udara steril, uap air pembasah, atau cairan nutrisi tambahan secara berkala langsung ke tumpukan substrat.
Pemodelan Detail 3D CAD Parametrik dan Studi Perakitan

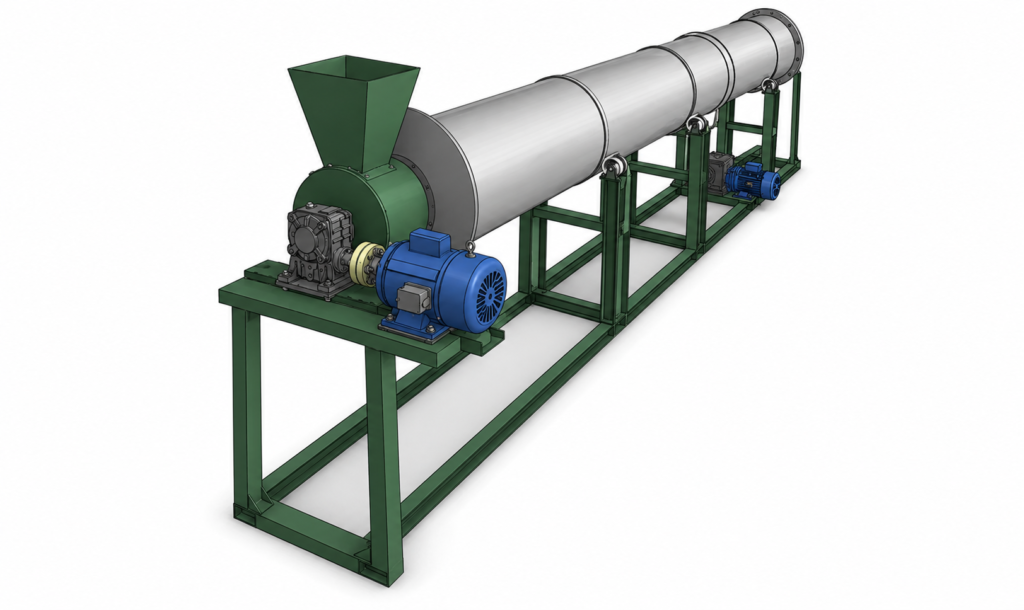

Setelah skema dasar disetujui, fase rekayasa melangkah ke pemodelan digital tiga dimensi secara mendetail menggunakan perangkat lunak CAD (Computer-Aided Design) profesional. Fokus utama dalam pemodelan CAD ini adalah memastikan keandalan sistem penyegelan dinamis (dynamic sealing) pada kedua ujung drum yang berputar.
[Konsep Proses] ➡️ Pemodelan CAD 3D ➡️ Deteksi Benturan (Clash Test) ➡️ Gambar Kerja 2D (BOM)
Di dalam lingkungan CAD, tim engineer merancang komponen rotary joint (sambungan putar) mekanis yang presisi. Sambungan ini krusial untuk menghubungkan pipa suplai udara diam (stator) dengan drum yang bergerak bebas (rotor) tanpa risiko kebocoran kontaminasi udara luar. Melalui fitur Clash Detection (deteksi benturan) dan Clearance Analysis pada software CAD, toleransi celah antara komponen penggerak, poros roda gigi, dan bantalan rol penyangga (support rollers) dievaluasi secara ketat pada kondisi perakitan penuh (full assembly).
Tim perancang juga memodelkan mekanisme pintu akses material (loading/unloading port) yang kedap udara dengan sistem pengunci cepat (quick-release clamps). Setelah seluruh visualisasi model 3D dinyatakan pas, dokumen tersebut dieksport menjadi gambar kerja manufaktur 2D (engineering drawings) berstandar internasional (ISO/ASME), lengkap dengan penentuan toleransi dimensi serta dokumen Bill of Materials (BOM) detail yang memuat spesifikasi material, jenis pengencang, hingga komponen standar katalog manufaktur global.
Integrasi Sistem Otomasi Kontrol Proses Fermentasi
Untuk mengoperasikan bioreaktor secara mandiri dan menjaga parameter pertumbuhan mikroba tetap berada pada titik optimal, sistem instrumen otomasi diintegrasikan ke dalam model desain fisik. Sensor-sensor kritikal—seperti sensor temperatur inframerah tanpa kontak (contactless IR temperature sensor), sensor kelembaban substrat, dan sensor kadar oksigen (O2/CO2) gas buang—dipetakan penempatannya secara digital di dalam model CAD.
Seluruh input sensor dihubungkan ke panel kendali berbasis PLC (Programmable Logic Controller) yang terintegrasi dengan layar HMI (Human Machine Interface) fungsional. Melalui program PLC, perputaran drum dapat diatur secara intermiten (misalnya: berputar selama 2 menit setiap selang waktu 1 jam) untuk memberikan waktu istirahat bagi pertumbuhan miselia jamur. Sistem otomasi ini juga secara mandiri mengatur pembukaan katup solenoide air pembasahan jika kelembaban substrat terdeteksi menurun, memastikan kondisi lingkungan fermentasi tetap stabil sepanjang siklus operasi yang bisa berlangsung berhari-hari.
